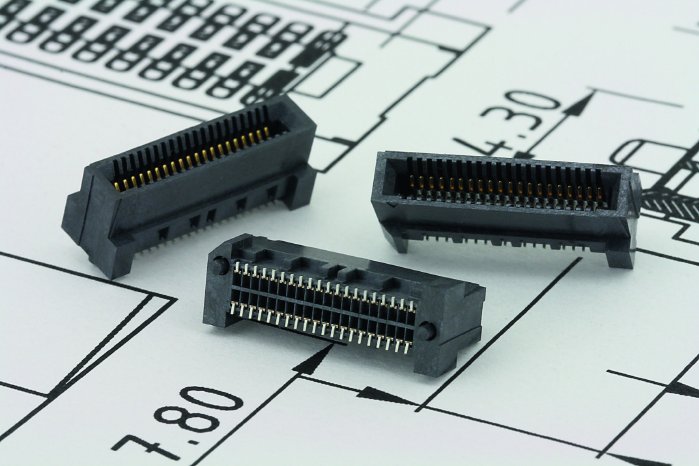

W+P PRODUCTS erweitert das Card Edge Portfolio um Mini Card Edge Verbinder der Serie 1280, die mit einem Rastermaß von 0,8 mm neue Miniaturisierungsmöglichkeiten eröffnen.
Entwickelt für Highspeed-Anwendungen sind sie in der Lage, asymmetrische Datenübertragungsraten bis 16 Gbps sowie symmetrische Datenübertragungsraten bis 21 Gbps zu gewährleisten.
Besonders interessant ist der Einsatz der Serie 1280 für Highspeed-Anwendungen, die zugleich dichtes Packen auf engem Raum erfordern, wie z.B. in der Telekommunikations- und Industrietechnik.
Die neuen Mini Card Edge Verbinder von W+P sind als vertikale Bauteile in SMT-Version erhältlich, kompatibel für eine Leiterplattendicke von 1,57 mm (+/- 0,1 mm).
Das Layout ist zweireihig angelegt und verfügt über 20 bis 60 Kontaktpositionen. Das Kontaktmaterial besteht aus einer Kupferlegierung, wahlweise verzinnt oder vergoldet mit Nickelsperrschicht, der Isolierkörper aus hochtemperaturbeständigem Kunststoff gemäß UL 94 V-0. Eine sichere Funktion ist in einem Temperaturbereich von - 55°C bis +125°C gegeben.
Datenblätter und entsprechende Muster sind kostenlos erhältlich.
