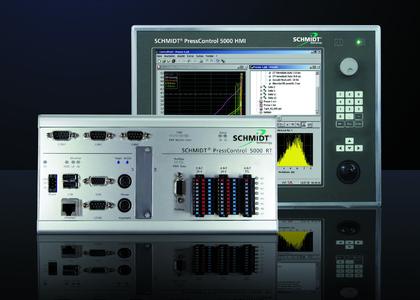

SCHMIDT® PressControl 5000 für SCHMIDT® ServoPress ist eine kompakte, integrierbare Anlagensteuerung mit modularem Aufbau für den Betrieb von standardisierten Einzelarbeitsplätzen bis hin zu komplexen, hochflexiblen Automationslinien mit integrierten Fügemodulen. Durch SCHMIDT® PressControl 5000 wird, in Verbindung mit den SCHMIDT® ServoPress Modulen, die Realisierung und auch der Ausbau von effizienten Montageanlagen erheblich vereinfacht.
Steuerung SCHMIDT® PressControl 5000 RT
Alle am Prozess beteiligten Systemelemente und Daten werden zentral von der Steuerung SCHMIDT® PressControl 5000 RT gesteuert und verwaltet. Die integrierte Profibus DP Schnittstelle ermöglicht die Einbindung des Pressensystems als intelligenten Profibus-Slave in vorhandene Profibus-Netzwerke.
Die Parametrierung, Bedienung und Programmierung erfolgt mittels der Software-Komponenten SCHMIDT® SoftwareTools, welche auf dem Bedienfeld SCHMIDT® PressControl 5000 HMI oder auf einem Benutzer-PC installiert werden. Die Standard-Systemkonfiguration beinhaltet bereits eine Basisprogrammierung für diverse Fahrprofile, Sonderapplikationen können ergänzend programmiert werden.
Merkmale:
- Modular und vernetzbar
- Platzsparend im Schaltschrank integrierbar
- Verarbeitung aller Prozessdaten in Echtzeit
- Prozesssichere Produktion ohne weitere Peripherie-Geräte
- Offene Kommunikation mit dem Umfeld:
CANopen
Profibus DP
DeviceNet (optional über externes Gateway)
Ethernet, optional WLAN
- Kommunikation mit anderen Systemen:
Master SPS
ERP
CAQ / Statistik-System
- Ansteuerung bis zu 6 SCHMIDT® ServoPress Module oder zusätzliche NC-Achsen über CANopen
- Multifunktionale Ablaufsteuerung SPS zur individuellen Gestaltung der Prozesse. Die Zykluszeit beträgt 1 ms unabhängig von der Programmcodelänge. Die SPS verarbeitet die Daten mit der Messdatenerfassung und der CNC in Echtzeit.
- Einbindung von über 2000 E/A's
- Integrierte Messdatenerfassung und Prozessüberwachung
- Anbindung an Datenbank-Server über Ethernet möglich
- Permanenter Einsatz des Bedienfelds SCHMIDT® PressControl 5000 HMI oder temporärer Einsatz von handelsüblichen PC's (z.B. Laptop) für Parametrierung, Programmierung, Service, Diagnose bei Inbetriebnahme und Fehlersuche, sowie Prozessanalysen und -optimierungen (Momentaufnahmen der laufenden Produktion)
Bedienfeld SCHMIDT® PressControl 5000 HMI
Das Bedienfeld SCHMIDT® PressControl 5000 HMI mit kompletter Bedieneroberfläche dient zur Parametrierung, Bedienung und Programmierung der Steuerung SCHMIDT® PressControl 5000 RT sowie zur Visualisierung, Verwaltung und Dokumentation der Prozessdaten (Datensatzmanagement).
Merkmale:
- Hochauflösende Prozess-Visualisierung über 19" TFT-Display zur Darstellung mehrerer Prozesse
- Individuelle Gestaltung der Bedieneroberfläche, z.B. im Verbund mit weiteren Anlagenkomponenten
- Direkter Zugriff auf das Prozessabbild
- Bedienerfreundliche, intuitive Menüführung über Touchscreen
- Betriebsmodi:
Einrichtbetrieb über integrierte, hochauflösende Handrad-Funktion (mechanisch)
Eintaktbetrieb über Funktionstaste
- Integriertes Handrad (für Einrichtbetrieb):
Schaltbar auf jede beliebige CNC-Achse mit wählbarer Auflösung der Rasterung zur erheblichen Vereinfachung des Einrichtens durch Generierung der Programmparameter im "Teach In"-Betrieb. Der Pressenstößel lässt sich feinfühlig mit diesem Handrad auf die gewünschte Position oder auf eine gewünschte Kraft fahren.
- Numerischer Tastenblock über integrierte Folientastatur zur Eingabe von numerischen Werten und Funktionsanwahl
- Funktionstasten/Softkeys werden in den verschiedenen Ebenen mit verschiedenen Funktionen belegt und vereinfachen somit die Handhabung.
- Track-Ball, übernimmt die "Maus"-Funktion und wird dem robusten Einsatz in jeder Arbeitsumgebung gerecht
- Industrietauglich, auch in rauer Umgebung
- Schutzart IP 54
SCHMIDT® SoftwareTools für SCHMIDT® PressControl 5000
Die Parametrierung, Bedienung und Programmierung der SCHMIDT® PressControl 5000 RT erfolgt mittels der Software-Komponenten SCHMIDT® SoftwareTools. Die SCHMIDT® SoftwareTools dienen des Weiteren zur Projektierung, Prozessvisualisierung und Datenarchivierung sowie zur Analyse und Diagnose unter Microsoft Windows 2000 / XP / Vista(TM) . Die Software kann auf dem Bedienfeld SCHMIDT® PressControl 5000 HMI oder auf einem herkömmlichen Windows PC installiert werden. Die Kommunikation mit der Steuerung erfolgt über Ethernet TCP/IP.
