Das Softwarepaket beinhaltet das NI Signal Analysis Toolkit für Fixed WiMAX, das mit RF-Vektorsignalanalysatoren eingesetzt werden kann, und das NI Signal Generation Toolkit für Fixed WiMAX, das für RF-Vektorsignalgeneratoren konzipiert ist. In Kombination mit leistungsstarken Multicore-Prozessoren können auf PXI Express basierende Messsysteme für WiMAX entwickelt werden, die Anwender dabei unterstützen, EVM-Messungen (EVM, Error Vector Magnitude) und Messungen mit Spektrummasken zwei bis drei Mal schneller durchzuführen als mit führenden traditionellen Messgeräten. Für automatisierte Prüfanwendungen bietet das Paket eine API, um Funktionen für die Signalerzeugung und -analyse in Umgebungen wie z. B. die Plattform für das grafische Systemdesign NI LabVIEW und die ANSI-C-Entwicklungsumgebung LabWindowsTM/CVI sowie ANSI C zu integrieren. Signalerzeugung und Messungen entsprechen den Spezifikationen des Standards IEEE 802.16-2004 (auch als IEEE 802.16d bekannt), können aber durch den Anwender mittels des softwarebasierten Ansatzes angepasst werden. Da das Signal Analysis Toolkit für Fixed WiMAX Zugang sowohl zu I/Q-Daten als auch zu den Messergebnissen bietet, kann es mit RF-Vektorsignalanalysatoren, Hochgeschwindigkeits-Digitizern und Digitalsignalanalysatoren verwendet werden.

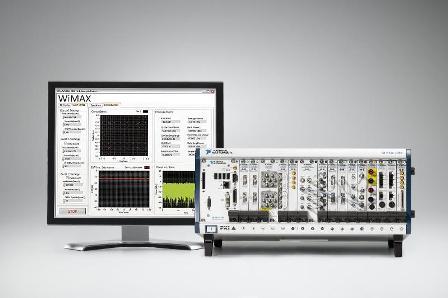

Neben ihren Software-Toolkits bietet die Measurement Suite für Fixed WiMAX mehrere softwaredefinierte Hardwareoptionen, mit denen sich unterschiedliche Anforderungen erfüllen lassen. Ein Standardpaket für Tests von NI für WiMAX besteht aus einem 6,6-GHz-Vektorsignalanalysator NI PXIe-5663, einem 6,6-GHz-Vektorsignalgenerator NI PXIe-5673, einem NI-PXIe-1075-Chassis mit 18 Steckplätzen für hohe Bandbreiten und einem NI-PXIe-8106-Dual-Core-Controller. Mit diesem System können Anwender hochgenaue RF-Charakterisierungen für Fixed WiMAX durchführen und EVM-Ergebnisse für -45 dB bei 3,5 GHz im Rückübertragungsmodus erzielen. Das vielseitige 6,6-GHz-RF-System, bestehend aus NI PXIe-5663 und PXIe-5673, kann eine Vielzahl von RF-Messungen durchführen, die erheblich schneller sind als mit herkömmlichen Messgeräten. So können beispielsweise WLAN-EVM- und Spektrummaskenmessungen bis zu 10-mal schneller erfolgen als mit traditionellen Messgeräten. Außerdem kann dasselbe System WCDMA-EVM- und ACLR-Messungen fünf- bis 10-mal schneller erzielen als dies mit traditionellen Geräten möglich wäre.
Ein Video zu NI-Wireless-Lösungen sowie detaillierte Informationen zur Measurement Suite für Fixed WiMAX finden Sie unter www.ni.com/....
