Epson Toyocom Corporation, der Marktführer im Bereich Quarz-Produkte, hat 2 neue SAW Oszillatoren (*1) mit niedrigem Phasenrauschen und geringem Jitter entwickelt, die Frequenzen im GHz-Band (800 MHz - 2.5 GHz) im Grundwellenmodus erzeugen. Vorgesehen ist die komerzielle Verfügbarkeit für die erste Jahreshälfte 2009.

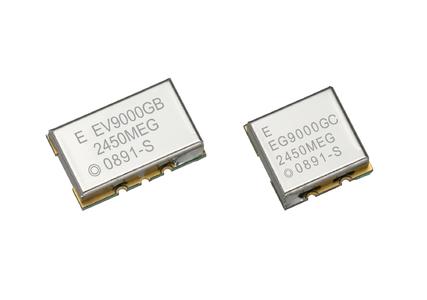

Bei den neu entwickelten Oszillatoren handelt es sich um den EG-9000GC mit einem Ausgang und dem spannungsgesteuterten EV-9000GB.
Niedriges Phasenrauschen (*2), geringer Jitter (*3) und exzellente Frequenz-Temperatur- Eigenschaften dieser SAW Kristalloszillatoren werden durch die verwendeten NS-34R Quarzelemente mit hohem Q-Wert (*4), geringer Einfügungsdämpfung, Hochleistungsbelastbarkeit und einem herausragenden Frequenz-Temperatur-Koeffizienten sowie die Verwendung von Epson Toyocom's einmaliger Hochfrequenzschaltungstechnologie erzielt.
Das Phasenrauschen im geringen Frequenzoffsetbereich (etwa 500kHz bis 1.5MHz) profitiert vom hohen Q-Wert des NS-34R. Phasenrauschen im hohen Frequenzoffsetbereich (über 1.5MHz) wird reduziert durch die Hochleistungsbelastbarkeit des NS-34R, welche es erlaubt die Signalstärke im Oszillatorkreis zu erhöhen.
Der Oszillator weist einen extrem stabilen Frequenz-Temperatur-Koeffizienten auf, der lediglich 1/5 des Wertes eines konventionellen dielektrischen Resonators und 1/3 des Wertes eines STW (*5) Oszillators beträgt.
Der EG-9000GC und EV-9000GB bieten eine Verbesserung der Eigenschaften in Anwendungen die hohe Frequenzen und hohe Stabilität (gepaart mit geringem Phasenrauschen, niedrigem Jitter und einem exzellenten Frequenz-Temperatur-Koeffizienten) benötigen. Kommunikations- und Messanwendungen profitieren besonders von diesen Eigenschaften. Es wird erwartet, dass diese Oszillatoren dazu beitragen, neue Technologien zu entdecken und neue Produkte, auf Basis der Mikrowellentechnologie, zu entwickeln.
Eigenschaften:
1) Unterstützt Grundwellenfrequenzen von 800 MHz bis 2.5 GHz
2) Geringes Phasenrauschen und niedriger Jitter durch neuartigen SAW Resonator mit hohem Q-Wert und Hochleistungsbelastbarkeit.
3) Hoch stabile Schwingungen durch den überragenden Frequenz-Temperatur-Koeffizienten des neuen Resonators.
4) Geringe Leistungsaufnahme (35mA bei 3V)
Begriffserklärung
*1 SAW-Oszillator Ein Quarz-basierender Oszillator der Oberflächenwellen verwendet. SAW Oszillatoren verfügen über geringes Phasenrauschen und niedrigen Jitter, da sie in der Lage sind hohe Frequenzen im Grundwellenmodus zu erzeugen.
Epson Toyocom bietet SAW Resonatoren bereits seit 1997 an.
Seit 2002 offeriert die Firma Bauteile, die, durch Anwendung von Epson Toyocom's spezieller Technologien, einen herausragenden Frequenz-Temperaturgang aufweisen. Der Temperaturkoeffizient 2ter Ordnung ist um über 50% geringer ist als der herkömmlicher SAW Resonatoren (im ST-Schnitt).
*2 Phasenrauschen
Verlustenergie, die in der Nähe der Oszillatorfrequenz abgegeben wird und durch interne und externe Umgebungsfaktoren (Störsignale) einer Quarzoszillatorschaltung entsteht. Wenn dieser Rauschwert zu hoch ist, entstehen bei der drahtlosen Signalübertragung Übertragungsfehler.
*3 Jitter
Eine Schwankung zwischen einzelnen Taktzyklen, die Darstellungsschwankungen oder Bitfehler während der Datenübertragung hervorrufen kann.
*4 Q Wert
Q ist eine einheitslose Zahl, die primär die Güte der Schwingung angibt. Bei der Ausbreitung elastischer (akustischer) Wellen, bezieht sich dieser Wert auf den Energieverlust durch Absorbtion innerhalb eines Mediums. Bei einer Schwingung ist es die Energie, die in einem System gespeichert ist, dividiert durch die vom System während einer Schwingungsperiode verbrauchten Energie. Ein höherer Wert bedeutet also eine stabiliere Schingung
*5 STW
Eine STW (surface transverse wave) ist 1.6 mal schneller als eine SAW mit ST-Schnittwinkel. Ihre Frequenz-Temperatur-Eigenschaften sind aber etwas schlechter als jene von Kristallen mit ST-Schnitt.
