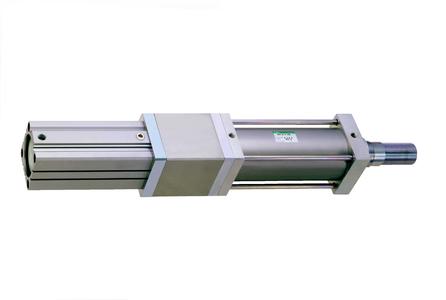

Eine geradezu perfekte Technologie ist der pneumatisch betriebene Kraftzylinder der Baureihe MCP, der für kraftintensivste Anwendungen im Umformen, Verpressen, Verdichten, Prägen und Fügen bietet.
Die mit Schnell-/und Arbeitshub ausgerüsteten Pneumatikzylinder mit Kolbendurchmesser 80 bzw. 120mm erzielen im festgelegtem 10mm Kraftbereich eine Aktionskraft von 2 bzw. 5 Tonnen; und das bei einem Arbeitsdruck von nur 6 bar.
Hublängen ab 50mm bis zu 500mm sind für den Schnellhub verfügbar. Der Krafthub beträgt bei jeder gewünschten Hublänge 10mm.
Zudem erlaubt die lageunabhängige mechanische Kraftkopplung das Starten des Krafthubes auf der gesamten Länge des Weges. Unterschiedlich hohe Werkstücke in einem Zyklus sicher abarbeiteten zu können, sind somit kein Problem mehr.
Mit 2 Magnetventilen erfolgt die Ansteuerung; die Hubüberwachung mittels anbaubarem Signalgeber der T-Serie.
Aufgrund der mannigfaltigen Einsatzmöglichkeiten bietet CKD die Kraftzylinder auch ohne Schnellhubeinheit an und kann dadurch den benötigten Einbauraum nochmals deutlich reduzieren.
Tel. +49 731 20 76 90, Fax +49 731 20 76 96 20, E-Mail: uk@bibus.de
