Auf Freiformflächen sicher kennzeichnen

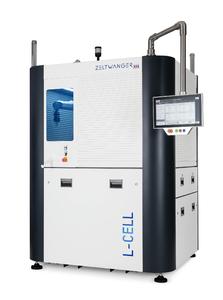

ZELTWANGER zeigt auf MOTEK modulare Basisstation L-CELL für Laser-Kennzeichnung

(PresseBox) (Dußlingen, ) Sobald Kennzeichnungsflächen auf Produkten, Werkstücken oder Baugruppen nicht mehr eben und plan sind, scheitern viele Beschriftungsverfahren. Die neue, flexible, roboterbasierte Laseranlage L-CELL der ZELTWANGER Automation GmbH markiert, kennzeichnet und beschriftet Freiformflächen von Produkten mit komplexen Geometrien vollautomatisch, schnell und sicher. Positive Erfahrungen gibt es bereits aus der Medizintechnik.

„Die dauerhafte Kennzeichnung von Produkten, Baugruppen oder Teilen ist ein wichtiger Qualitätsaspekt und schafft Sicherheit bei Rückverfolgung und Haftungsfragen“, erklärt Amrei Zeltwanger von der ZELTWANGER Automation GmbH. Die neue modulare Standard-Beschriftungsmaschine L-CELL des Dußlinger Unternehmens kennzeichnet Werkstücke mit komplexen Geometrien mit einem Laser. Hierzu werden die Werkstücke von einem Sechsachs-Knickarmroboter in den Laserstrahl gehalten. Der führt das Werkstück während des Kennzeichnungsvorgangs schnell und präzise in der richtigen Position zum Laserstrahl. So können beispielsweise auf Freiformflächen wie gewölbte oder kuppelförmige Bereiche Kennzeichnungen wie Seriennummern, Sicherheits-Prüfzeichen oder Barcodes sicher und dauerhaft aufgebracht werden. Auch Bildmotive wie Herstellerlogos oder Gefahrenzeichen lassen sich mit dem Laser aufbringen. Eine schnelle und intelligente Softwarelösung sorgt dafür, dass der Laserstrahl stets im richtigen Winkel auf den für die Kennzeichnung vorgesehenen Bereich des Werkstücks trifft.

Modular und flexibel für Kundenanforderungen

Das Besondere: Die L-CELL ist als Standardmaschine modular konstruiert und kann nach Kundenwunsch sowohl in den Abmessungen als auch in der Bestückung schnell und passgenau zusammengestellt und ausgeliefert werden. Dazu sind die Elemente des Rahmengestells skalierbar. Der Anwender wählt die Positionierung des Bedienterminals genauso wie die Zu- und Abführung der Werkstücke vor und nach dem Kennzeichnungsprozess. Roboter für Werkstücke bis zu sieben Kilogramm Gewicht stehen zur Wahl. Der Roboter ist Platz sparend an der Decke befestigt. Die Belüftung ist – äußerst clever - über das Gehäuse gelöst.

Die kompakte Beschriftungszelle kann als Stand-alone-Maschine, aufgestellt werden, teilautomatisiert arbeiten oder vollautomatisiert in eine Fertigungslinie eingebunden werden. Hierzu kann die im Gehäuse integrierte PC-basierte Steuerung ins Produktionsnetz des Kunden eingebunden werden. Funktionen im Zusammenhang mit Industrie 4.0 und IoT sind möglich. Machbar ist auch eine Fließfertigung mit durcheinander laufenden verschiedenartigen Werkstücken. Dazu lässt sich eine Werkzeug- oder Greiferwechselfunktion integrieren.

Stand-alone, teil- oder vollautomatisiert

Die von ZELTWANGER standardisierte Laser-Kennzeichnungszelle L-CELL zeichnet sich durch eine sehr gute Zugänglichkeit aus. So gibt es keine störenden Schwenktüren. Der obere Bereich ist mit Rollläden laserdicht verschließbar. Unten sorgen einfach herausnehmbare Türen für einen bequemen Zugang zu Wartungszwecken. Die Maschine kann eine große Varianz an Teilen bearbeiten. Umrüstungsvorgänge bei Werkstückwechsel sind einfach; Programmumstellungen per Knopfdruck möglich. Neue Geometrien werden im „Teaching-Modus“ eingelernt. In der neuen Standardanlage L-CELL hat ZELTWANGER seine Erfahrungen mit der Beschriftung von künstlichen Hüftgelenksteilen aus Keramik sowie Edelstahlflächen bei Endoskopen verarbeitet.


ZELTWANGER Holding GmbH

Technologie- und Qualitätsführer

ZELTWANGER Automation GmbH entwickelt Montage- und Prüfsysteme für die Medizintechnik, die Automobilin-dustrie und die allgemeine Industrie. Neben vollautomatisierten werkstückträger- und roboterbasierten Montage-systemen entstehen manuell verkettete "one-piece-flow" Linienkonzepte sowie ergonomische Einzelplatzsysteme. Je nach Kundenanforderung kommen modulare, individuelle sowie flexible Lösungen zum Einsatz. Das Spektrum reicht dabei von kostengünstigen Standardzellen bis zu hochindividualisierten Kundenanlagen. Langjähriges Prozess- und Produktionsverständnis auf den Gebieten der 3D-Oberflächenbearbeitung von Freiformflächen lassen innovative Lösungen für unterschiedlichste Anwendungen entstehen. Darüber hinaus ist ZELTWANGER Entwicklungspartner, wenn es um die Lösung komplexer Aufgaben geht. Auf der Kundenliste stehen unter anderem Audi, Bosch, B. Braun, Continental, Daimler, Dürr, Getrag oder Kuka und viele mehr.
