Blitz- und Überspannungsschutz ist von entscheidender Bedeutung, um die Sicherheit und Funktionalität elektrischer Systeme zu gewährleisten. Der richtige Schutz vor Überspannungen vermeidet kostspielige Schäden an Geräten und Infrastruktur. Für den normkonformen Blitz- und Überspannungsschutz bietet Weidmüller seit Jahren zertifizierte Produkte für Energiesysteme, Photovoltaik-Anlagen, Mess-, Steuer- und Regelsignale (MSR-Technik) sowie Datenschnittstellen an.
Weidmüllers VARITECTOR PU AC Serie
Die Weidmüller VARITECTOR PU AC Serie ist für den zuverlässigen Schutz von Energiesystemen und -anlagen in der Gebäude-, Industrie- und Prozessanwendung ausgelegt. Das Portfolio wird regelmäßig um neue Produkte und Technologien erweitert und umfasst leistungsstarke und kompakte Blitz- und Überspannungsschutzkomponenten für die 35 mm Tragschiene, 40 mm- und 60 mm Sammelschienensysteme.
Überspannungsschutz ist Pflicht
Beim Neubau von Anlagen und Energiesystemen sowie bei Änderungen von bestehenden Anlagen, ist der Schutz vor Blitz- und Überspannungen eine wesentliche Anforderung. Die Einhaltung von Normen und Vorschriften ist entscheidend für die Sicherheit und Funktionalität elektrischer Anlagen. Blitz- und Überspannungsschutzsysteme schützen vor kostspieligen Ausfällen und sind in vielen Bereichen sogar verpflichtend.
Überspannungsschutzkomponenten für die Tragschiene
Für die klassische Tragschiene TS 35 hat Weidmüller Blitz- und Überspannungsschutzprodukte vom Typ I (Blitzschutz), Typ II (Überspannungsschutz) und Typ III (Endgeräte-Überspannungsschutz) im Programm. Die VPU AC Familie bietet je nach Netzform und Spannungsebene des Energieversorgungssystems passende Schutzprodukte an. Die Ableiter sind nach IEC/EN 61643-11 geprüft und können in Anlagen nach IEC/EN 61643-12 bzw. DIN EN 62305-4 installiert werden. Die Koordination der Ableiter ist sichergestellt, sodass keine Entkopplung zwischen den Typen I, II und III notwendig ist.
Die VPU AC I und VPU AC II Komponenten sind im kosteneffizienten „Monoblock“-Design oder mit steckbaren Ableitern für einen einfachen Austausch im Falle eines Defekts erhältlich. Eine integrierte Statusanzeige und der Fernmeldekontakt erleichtern die Wartung. Durch den Einsatz eines Verriegelungsclips erfüllt die VPU AC Serie hohe Vibrations- und neue Normenanforderungen. Der Sockel und die Ableiter sind nur mithilfe eines Werkzeugs trennbar. Angeboten werden 1- bis 4-polige Überspannungsschutzmodule sowie 1+1 und 3+1 Ausführungen, je nachdem für welche Netzform sie benötigt werden. Typ I und II Produkte sind zudem in Varianten mit integrierter Sicherung erhältlich, wodurch zusätzliche Schutzschalter oder Sicherungshalter entfallen.
VARITECTOR ZPA-S für 40 mm Sammelschienensysteme

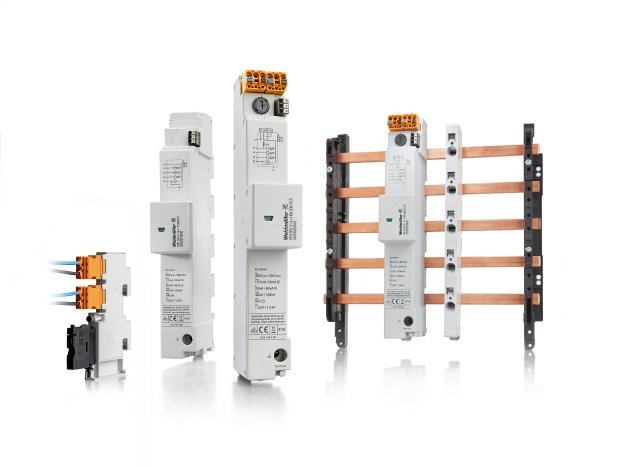

Der VPU ZPA S schützt optimal vor Blitz- und Überspannungsschäden auf einer Baubreite von nur 36 mm. Er kombiniert Ableiter vom Typ I, II und III in einem Gerät und lässt sich werkzeuglos auf 40 mm Sammelschienen mit separatem PE-Anschluss aufrasten.
Produktvarianten mit zwei abgesicherten Spannungsabgriffen ermöglichen die Versorgung von intelligenten Messsystemen wie Gateways, Steuerboxen oder Steuereinheiten für Smart Meter Anwendungen. Mit dem einzelnen Sicherungsmodul „V-ZPA Fuse Holder S“ lässt sich die Funktion problemlos nachrüsten. Der Einsatz fördert eine effiziente Nutzung von Stromnetzen und kann zu Kosteneinsparungen bei der Energieversorgung führen. Die Installation erfolgt im Vorzählerbereich gemäß der Anwendungsregel VDE-AR-N 4100 und bietet die Möglichkeit für den zukunftsgerechten Ausbau von Zählerschränken.
Der fünfpolige Einspeiseadapter „V-ZPA Terminal“ vereinfacht die Einspeisung im unteren Anschlussraum und wird schnell und werkzeuglos auf die 40 mm Sammelschiene aufgerastet. Dank der geringen Baubreite lassen sich der Überspannungsschutz ZPA S und der Einspeiseadapter V-ZPA Terminal auch mit zwei SLS-Schaltern kombinieren.
VPU AC BS60 für 60 mm Sammelschienensysteme
Die Komponenten der VPU AC BS60 Serie werden werkzeuglos auf die 60 mm Sammelschiene aufgerastet und sind mit nur 36 mm Baubreite äußerst kompakt. Sie schützen die elektronischen Bauteile und Geräte in größeren Verteilerschränken und sind nach der gültigen IEC/EN 61643-11 geprüft. Die steckbaren Ableiter ermöglichen im Wartungsfall einen unkomplizierten und sicheren Austausch, ohne dass das gesamte Gerät demontiert werden muss. Zudem besitzen die einzelnen Ableiter ein gut sichtbares Statusfenster und einen steckbaren Fernmeldekontakt zur Fehlermeldung an die übergeordnete Steuerung.
Das Modul setzt sich aus zwei Komponenten zusammen, dem Adapter zum Sammelschienensystem und den steckbaren Überspannungsableitern. Die Kontaktierung zur Sammelschiene lässt sich zudem auf unterschiedliche Sammelschienenbreiten und -dicken konfigurieren. Die Typ I Ableiter mit 12.5 kA Ableitstrom sind neben der Standardausführung auch als leckstromfreie Variante mit LCF-Technologie erhältlich. Die Typ II Produktkonfigurationen sind zusätzlich als Varianten mit integrierter Sicherung verfügbar. Der besondere Vorteil der integrierten Sicherung liegt auf der Hand: insbesondere bei höheren Strömen ist keine zusätzliche NH-Vorsicherung vor dem Überspannungsschutz erforderlich. Zusätzlicher Bauraum, Installationsaufwand und Kosten werden dank dem VPU AC II BS60 mit integrierter Sicherung eingespart.
VARITECTOR 1x1: Technische Grundlagen für Energieanwendungen
Wissen, das schützt – aufgrund vieler Normen und Vorschriften ist die Auswahl des richtigen Blitz- und Überspannungsschutzes und dessen Einsatz in Energieanwendungen nicht einfach. Mit dem „1x1 im Blitz- und Überspannungsschutz“ hat Weidmüller nun einen Online-Ratgeber veröffentlicht, der spannende Fakten, nützliche Tipps und umfassende Informationen bereitstellt. Zum Beispiel werden die verschiedenen Ableitertypen, die Komponenten eines Überspannungsschutzes und die unterschiedlichen Netzformen näher vorgestellt. Wertvolle Installationshinweise und ein Leitfaden zur Auswahl des richtigen Überspannungsschutzes sind weitere spannende Themen (www.weidmueller.de/...).
