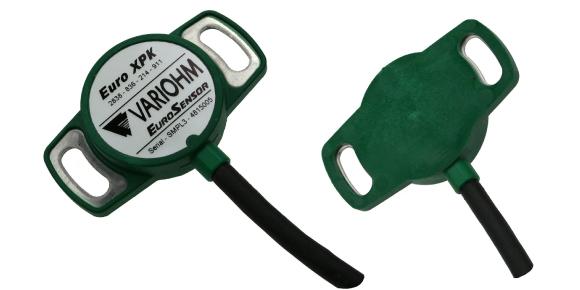

Ausgelegt für über 100 Millionen Drehbewegungen stellt Variohm EuroSensor den Winkelsensor Euro-XPK im Scheiben-Format (Puck-Version) mit programmierbaren Messbereichen vor. Der hochgenaue Hall-Sensor im nur 8 mm hohen IP68-Gehäuse arbeitet berührungslos mit einem separat montierten Magneten, der in unterschiedlichen Abmessungen verfügbar ist. Besonders vorteilhaft ist dabei die großzügig ausgelegte axiale Montagetoleranz von ±3 mm. Montageschlitze erlauben radiale Toleranzen bis 24 Grad.
Der Winkelsensor vom Typ Euro-XPK ist Teil der XP-Serie von Variohm EuroSensor, in der auch andere Gehäuseformen verfügbar sind. Allen gemeinsam sind die werksseitig in 10 Grad Schritten programmierbaren Messbereiche zwischen 20 Grad und 360 Grad und das ratiometrische Ausgangssignal entsprechend der Versorgungsspannung von 5 VDC (±0,5 V). Die Winkelsensor-Kombination mit einer Linearität von 0,5 % und einer Wiederholgenauigkeit mit 0,2 % arbeitet absolut und muss nach Spannungsausfall nicht neu justiert werden.
Ursprünglich für Anwendungen im Motorsport konzipiert, bieten die Winkelsensoren der Serie Euro-XP eine hohe Vibrationsbeständigkeit nach IEC 60068-2-6. Übliche Anwendungen liegen in den Bereichen Fahrzeugbau oder Landmaschinen zur Messung von Lenkwinkel, Schaltgetriebe-Position, Drosselklappenstellung usw. Entsprechend lassen sich die Winkelsensoren dieser Serie auch in industriellem Umfeld bei besonders rauen Umgebungsbedingungen einsetzen.
Abgesetzt vom Winkelsensor zu montierende Magnete sind in unterschiedlichen Ausführungen lieferbar. Dazu gehören rechteckige Ausführungen unterschiedlicher Größe sowie eine vergossene Schraubversion mit M10 Gewinde. Die Puck-Version des Winkelsensors ist auch ohne Magnet lieferbar um mit kundenseitig bevorzugten Magneten zu arbeiten.
Standardmäßig erfolgt die Lieferung als Kabelversion. Vormontierte Steckverbinder oder andere Montageoptionen nach Absprache. Die Lieferzeit aller Modelle mit werksseitig programmierten Messbereichen liegt innerhalb von 24 Stunden.
www.variohm.de
