TAMPOPRINT® setzt neue Maßstäbe mit vernetztem TamponDRUCK von variablen Daten auf unterschiedlichste Oberflächen und Druckgutformen. Ermöglicht durch Tampondruckmaschinen, die ihr Klischee selbst produzieren, und der eigens entwickelten "iTAMPOPRINT"-Software sowie intelligenten Werkstückträgern.
Erste Referenz und Umsetzung wurde erfolgreich mit der Firma ABB Schweiz realisiert. Inzwischen sind 2 weitere [Smart Pad Printing] Prozesslösungen im Aufbau.
Eine beispielhafte Prozesslösung dieser Art wird erstmals der Öffentlichkeit präsentiert auf der Messe "LASYS" in Stuttgart, 12.-14.06.2012. Besuchen Sie uns in Halle 4, Stand 4D57.
Lassen Sie sich inspirieren, wie Sie Ihre Produkte mit variablen und statischen Datensätzen bedrucken oder kennzeichnen, gleichzeitig ein lückenloses Qualitätsmanagement erreichen, indem keine manuelle Zuordnung von Druckgut und Druckbild erforderlich ist. Somit schließt sich der Herstellungsprozess für alle Hersteller von Bauteilen, die nicht mit herkömmlichen Kennzeichnungstechniken codiert, bedruckt werden können.

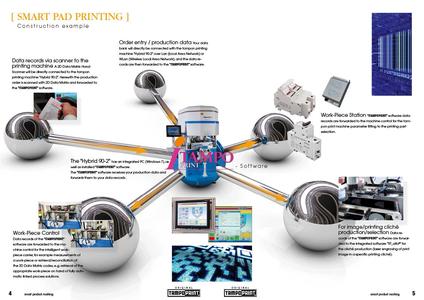

Ablaufbeispiel:
1. Variante
Ihre Datenbank (Betriebssysteme) wird direkt mit der Tampondruckmaschine "Hybrid 90-2" verbunden. Über Lan oder WLan. Und die Datensätze werden an die "iTAMPOPRINT"-Software übergeben.
2. Variante
Ein 2D Data Matrix Handscanner wird direkt mit der Tampondruckmaschine "Hybrid 90-2" verbunden. Hierbei wird der Fertigungsauftrag mit 2D Data Matrix eingescannt und die Datensätze werden an die "iTAMPOPRINT"-Software übergeben.
Die "Hybrid 90-2" hat einen integrierten PC (Windows 7) sowie die installierte "iTAMPOPRINT"-Software. Die "iTAMPOPRINT"-Software empfängt Ihre Fertigungsdaten und gibt Ihre Datensätze weiter:
A) Für Druckbild/Druckklischeeherstellung/-auswahl
an die integrierte Software "TP_alfa®" für die Klischeefertigungskomponente (Lasergravur von Druckbild in spezielles Druckklischee)
B) Druckteilauswahl a
n die Maschinensteuerung für die Tampondruckmaschinenparameter passend zur Druckteilwahl.
C) Druckteilkontrolle
an die Maschinensteuerung für die intelligenten Werkstückträger, z.B. Abmaße eines Druckteils oder Abfrage/Abgleich des 2D Data Matrix Codes bzw. Abruf des passenden Druckteils bei vollautomatisierten verketteten Prozesslösungen.
Die "Hybrid 90-2" mit 2 Druckeinheiten ermöglicht viele Variablen:
1. Druckeinheit mit statischen Daten, 2. Druckeinheit mit variablen Daten
1. und 2. Druckeinheit mit variablen Daten
1. und 2. Druckeinheit mit unterschiedlichen Farbentönen (interessant bei Bauteilen mit unterschiedlicher Oberflächenfarbgebung)
1. und 2. Druckeinheit mit unterschiedlichen Farbtypen (interessant bei Bauteilen aus unterschiedlichen Materialen bzw. mit unterschiedlichen Oberflächen-Beschaffenheiten)
Derselbe Prozess lässt sich auch alternativ mit der günstigeren Tampondruckmaschine „MC-40“ realisieren. Hierbei hat ein Scheibenklischee 12 kreisförmig angeordnete Motive, welche jeweils abgerufen werden. Der PC wäre hier extern angeordnet.
Marken der TAMPOPRINT® AG: ALFALAS®, TAMPOPRINT®, ClipLock®, record®
Verfasser: TAMPOPRINT® AG
