Mit steigenden Leistungsdichten in elektrischen Antrieben gewinnt die elektromagnetische Verträglichkeit (EMV) zunehmend an Bedeutung. Swoboda erweiterte sein Portfolio um EMC-Filterlösungen für Automotive-Anwendungen. Die kundenspezifisch auslegbaren Filter reduzieren leitungsgebundene elektromagnetische Störungen in Hochvolt-Systemen und sind spezielle für Elektrofahrzeuge konzipiert.
Die Konstruktion der Filter berücksichtigt sowohl elektrische als auch mechanische Aspekte. Sie sind für Gleichströme bis 700 Ampere und Betriebsspannungen zwischen 48 und 960 Volt ausgelegt. Mit einer typischen Rauschbandbreite von 150 kHz bis 108 MHz decken sie den relevanten Bereich leitungsgebundener Störungen ab. Der Einsatz ist im Temperaturbereich von –40 °C bis +85 °C möglich
Für eine hohe Zuverlässigkeit werden die Filter nach der EMV-Norm CISPR 25 geprüft. Die Auslegung berücksichtigt die Anforderungen an Luft- und Kriechstrecken gemäß DIN EN IEC 60664 sowie die funktionale Sicherheit nach ISO 26262. Swoboda passt die Filter nicht nur elektrisch, sondern auch mechanisch an den verfügbaren Bauraum an. Thermische Simulationen und Frequenzgangmessungen unterstützen die Entwicklung und stellen eine stabile Filterwirkung unter realen Betriebsbedingungen sicher.

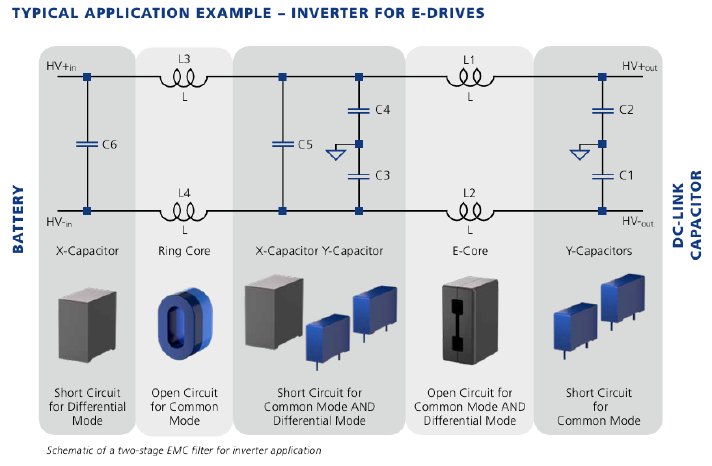

Typische Anwendungen sind Inverter, Antriebe für Elektromotoren und extern erregte Synchronmotoren. Die Filter werden kundenspezifisch entwickelt und lassen sich hinsichtlich Stromtragfähigkeit, Spannungsbereich und Temperaturverhalten bedarfsgerecht skalieren. Mehr Informationen hier.
