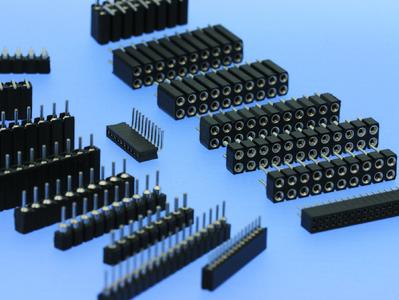

Zuverlässige und sichere Steckverbinder gesucht, die gleichzeitig Zeit und Kosten in der Fertigung sparen? Dann sind die THR (Through-Hole-Reflow) Präzisions-Buchsenleisten von W+P genau die richtige Wahl.
W+P bietet ein breites Spektrum an THR-fähigen Präzisions-Buchsenleisten in den Rastermaßen 1,27 mm, 2,0 mm und 2,54 mm. Durch den Einsatz können sowohl Kosten als auch Zeit im Gesamtfertigungsprozess gespart werden. Möglich wird dies durch das zeitgleiche Verlöten von THR- und SMT-Steckverbindern in einem einzigen Reflow-Lötgang.
Die für das Wellen- oder Selektivlöten notwendigen zusätzlichen Anlagen und Prozessschritte entfallen.
Eine hohe Kontaktsicherheit wird durch die Gestaltung der Präzisionskontakte gewährleistet: bestehend aus einer gedrehten Messing-Hülse mit einer vergoldeten 4- bzw. 6-Lamellen Beryllium-Kupfer Feder stellen sie zuverlässige Verbindungen zu Vierkantstiften und Rundstiften her.
Das Portfolio der THR-fähigen Präzisions-Buchsenleistenserien von W+P umfasst gerade und gewinkelte Buchsenleisten in verschiedenen Polzahlen für ein- bis zweireihige Leisten. Beispiele sind die Serien 153 bis 155 und 253 bis 257. Um die höheren Temperaturen des Reflow-Prozesses zu bestehen, sind die Isolierkörper der Präzisions-Buchsenleisten aus hochtemperaturfestem Kunststoff nach UL94 V-0 hergestellt und vertragen Temperaturen bis zu 260 °C für 20 bis 40 Sekunden, angelehnt an IPC/JEDEC J-STD-020C.
W+P bietet ein breites Spektrum an THR-fähigen Präzisions-Buchsenleisten in den Rastermaßen 1,27 mm, 2,0 mm und 2,54 mm. Durch den Einsatz können sowohl Kosten als auch Zeit im Gesamtfertigungsprozess gespart werden. Möglich wird dies durch das zeitgleiche Verlöten von THR- und SMT-Steckverbindern in einem einzigen Reflow-Lötgang.
Die für das Wellen- oder Selektivlöten notwendigen zusätzlichen Anlagen und Prozessschritte entfallen.
Eine hohe Kontaktsicherheit wird durch die Gestaltung der Präzisionskontakte gewährleistet: bestehend aus einer gedrehten Messing-Hülse mit einer vergoldeten 4- bzw. 6-Lamellen Beryllium-Kupfer Feder stellen sie zuverlässige Verbindungen zu Vierkantstiften und Rundstiften her.
Das Portfolio der THR-fähigen Präzisions-Buchsenleistenserien von W+P umfasst gerade und gewinkelte Buchsenleisten in verschiedenen Polzahlen für ein- bis zweireihige Leisten. Beispiele sind die Serien 153 bis 155 und 253 bis 257. Um die höheren Temperaturen des Reflow-Prozesses zu bestehen, sind die Isolierkörper der Präzisions-Buchsenleisten aus hochtemperaturfestem Kunststoff nach UL94 V-0 hergestellt und vertragen Temperaturen bis zu 260 °C für 20 bis 40 Sekunden, angelehnt an IPC/JEDEC J-STD-020C.
