Mit dem DMSD präsentiert SCHURTER einen flachen DIP-Schalter mit standardisiertem 2,54-mm-Raster und Gullwing-SMT-Anschlüssen für die Reflow-Lötung. Bis zu 12 Schaltpositionen, eine Bauhöhe von nur 3,6 mm sowie ein Temperaturbereich von -40 °C bis +85 °C ermöglichen zuverlässige Gerätekonfigurationen in Industrie-, Medizin-, Kommunikations- und Haushaltsanwendungen.

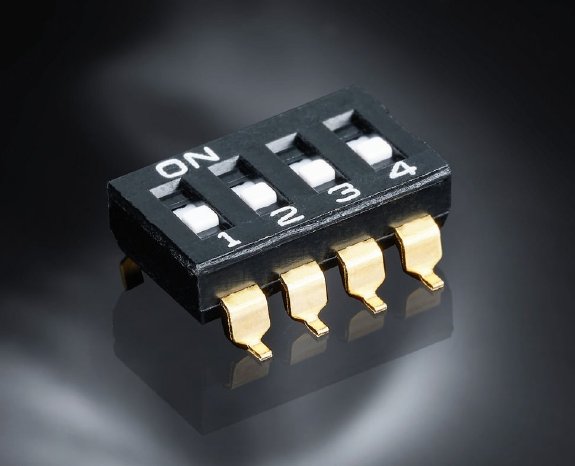

Der DMSD ist ein flacher DIP-Schalter mit standardisiertem 2,54-mm-Raster und Gullwing-SMT-Anschlüssen für die Reflow-Lötung. Er eignet sich zur Konfiguration von Adressen, Kommunikationsprotokollen sowie Geräte- und Funktionsparametern in industriellen und elektronischen Anwendungen.
Der Schalter ist in Ausführungen mit 1 bis 10 sowie 12 Positionen erhältlich und besitzt SPST-Kontakte. Mit einer Bauhöhe von 3,6 mm unterstützt er kompakte Leiterplattendesigns. Die mechanische Lebensdauer beträgt 2000 Schaltzyklen bei einer Betätigungskraft von ≤ 8 N. Der Betriebstemperaturbereich reicht von -40 °C bis +85 °C. Die Kontaktwiderstände liegen initial bei ≤ 100 mΩ und nach den spezifizierten Prüfungen bei ≤ 200 mΩ.
Anwendungsbereiche Typische Einsatzgebiete sind Industrie- und Gebäudeautomation, Steuerungen, Server, Medizintechnik, Robotik sowie Haushaltsgeräte. Anwendungen umfassen unter anderem Adressierung, RS485- und Modbus-Konfiguration, BIOS-/CMOS-Einstellungen sowie die Parametrierung von Funktionen und Betriebsmodi. Durch das standardisierte Formfaktor- und Anschlusskonzept lässt sich der DMSD einfach in bestehende Designs integrieren.
Link
DMSD Datenblatt
