Schaeffler verhilft dem Kunden, der TAKRAF GmbH, Bauteile von bis zu fünf Tonnen in kürzester Zeit induktiv zu Erwärmen. Das Spezial-Anwärmgerät FAG HEATER5000 ist in der Lage die notwenige elektrische Leistung für Werkstücke dieser Masse aufzubringen. Ausgestattet mit einer neuen Technologie – der Delta-T-Steuerung – ist ein sicheres und gleichmäßiges Anwärmen möglich, da der Temperaturunterschied zwischen Innerem und Äußerem der Bauteile überwacht wird. Der Kunde kann durch den Einsatz des FAG HEATER5000 im Vergleich zu herkömmlichen Anwärmgeräten Zeiteinsparungen von bis zu 95 Prozent erzielen und somit den Prozess sowie Kosten- und Personalaufwand wesentlich optimieren.
Montage von XXL-Zahnrädern – eine Herausforderung
Als neues Produktfeld fertigt die TAKRAF GmbH Walzenbrecher inklusive der dazugehörigen Getriebe. Letztere bestehen aus großen und schweren Bauteilen, wie beispielsweise Zahnrädern mit einem Gewicht von bis zu fünf Tonnen. Für das Anwärmen von kleineren Werkstücken nutzt TAKRAF bereits induktive FAG-Anwärmgeräte, die für Massen bis zu 1.200 Kilogramm ausgelegt sind. Da diese für die großen Getriebe-Bauteile nicht ausreichend waren, benötigte der Kunde ein wesentlich leistungsstärkeres Gerät. Der lokale Schaeffler-Vertriebsingenieur leitete diese Anforderung an die zuständigen Spezialisten aus dem Global Technology Network weiter.
Kundenspezifische Lösung mit dem FAG HEATER5000

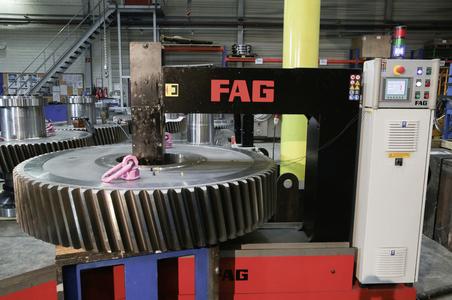

Schaeffler entwickelte ein spezielles Anwärm-Gerät, das die notwendige elektrische Leistung für Werkstücke bis zu fünf Tonnen erbringen kann. Um zudem ein sicheres und gleichmäßiges Anwärmen sicherzustellen, kam eine neue Technologie – die Delta-T-Steuerung – zum Einsatz. Zwei magnetische Sensoren überwachen das Temperaturniveau innen und außen am Werkstück und drosseln die Leistung, sobald die maximal zulässige Differenz überschritten wird. Die Gefahr von Gefügeveränderungen ist somit minimiert. Der Anwärmvorgang wird beim FAG HEATER5000 über einen Touchscreen gesteuert und bietet neben der Delta-T-Technik auch die Optionen der Zeit- und Temperatursteuerung. Durch drei verschiedene Standleisten können Bauteile mit unterschiedlichem Innendurchmesser angewärmt werden. Ein Schaeffler-Experte nahm den FAG HEATER5000 selbst beim Kunden mit in Betrieb und vermittelte dabei Funktionsweise und Besonderheiten. TAKRAF konnte durch den Einsatz des Spezial-Anwärmgeräts den Montageprozess wesentlich verbessern. Bereits bei einem Zahnrad mit nur 2.000 Kilogramm, das bislang mit dem FAG HEATER1200 erwärmt wurde, konnte die Zeit von sechs Stunden auf 20 Minuten verkürzt werden.
Die induktiven Anwärmgeräte der FAG-HEATER-Reihe erfüllen höchste Standards in den Bereichen Qualität und Sicherheit. Die unterschiedlichen Größen aus dem Standardsortiment decken bereits eine weite Bandbreite an Anforderungen ab. Vom kleinsten Gerät, dem FAG HEATER10 bis zum größten, dem FAG HEATER1200 lassen sich Wälzlager und andere Werkstücke von zehn bis zu 1.200 Kilogramm schnell und effektiv erwärmen. Passendes Zubehör, wie verschiedene Leisten, das dazugehörige Spezial-Fett, hitzebeständige Handschuhe und eine Abdeckhaube werden von Schaeffler standardmäßig mitgeliefert. Die kostenfreie Geräte-Auswahl-Software FAG Heating Manager unterstützt den Anwender bei der Auswahl des optimalen Anwärmgeräts für das Erwärmen von Wälzlagern. Die Software steht auf der Webseite www.schaefffler.com in der Mediathek zum Download bereit.
