Die Qualität aller Reed Relais von Pickering entspricht der höchsten Stufe (Instrumentation-Grade), sodass sie sich insbesondere für anspruchsvolle Anwendungen eignen. Die Palette der verfügbaren Schalter reicht dabei von 1 kV Durchbruchspannung und 10 W Schaltleistung bis zu 15 kV Durchbruchspannung und 50 W Schaltleistung.
Die Single-in-Line Reed Relais Serie 104 ist für Spannungsbereiche vorgesehen, die weit über die Möglichkeiten herkömmlicher SIL Reed Relais hinausgehen.
Sie sind ideal geeignet für Applikationen in den Bereichen Übertragungs- oder Kabel(baum)-Test oder sonstigen automatischen Testeinrichtungen, wo hohe Spannungen beherrscht werden müssen.
Wo Netzspannungen geschaltet werden, um z. B. Thyristor- oder TRIAC-Gates zu steuern und zu isolieren, sind die ideale Wahl.
Die Relais stehen in den Ausführungen 1 Form A (einpoliger Schließer), 2 Form A (zweipoliger Schließer) oder 1 Form B (einpoliger Öffner) zur Verfügung. Die Serie ist mit magnetischer MU-Metall-Abschirmung ausgestattet, die eine gegenseitige magnetische Beeinflussung bei dichter Anreihung der Relais verhindert.
Für unbenetzte Kontakte (kein Quecksilber) stehen drei Ausführungen mit Durchbruchspannungen von 1 kV, 1,5 kV und 3 kV DC zur Verfügung. Die 3 kV Version weist einen erhöhten Abstand zwischen Schalter- und Spulenanschlüssen auf. Höhere Spannungsfestigkeiten und kundenspezifische Kontaktanordnungen sind möglich.

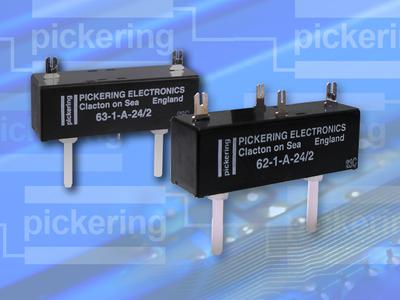

Die Hochspannungs-Reed Relais der Serien 60/65 und 62/63 bieten bis zu 15 kV Durchbruchspannung und 12,5 kV Schaltspannung bei 50 W maximaler Schaltleistung. Wolfram beschichtete Kontakte stellen hohe Zuverlässigkeit und lange Lebensdauer sicher.
Es stehen Ausfürungen in Form A (Schließer) und Form B (Öffner) zur Verfügung. In der Regel kann eine Form C (Wechsler) Funktionalität durch Kombination von Form A und Form B Relais erzielt werden.
Die Serie 60 für Chassismontage ist mit Lötanschlüssen auf der Oberseite ausgestattet, die Serie 65 ist für Leiterplattenmontage ausgelegt. Die Serie 62 für Chassismontage hat Steckanschlüsse auf der Oberseite, die Serie 63 für Leiterplattenmontage hat die Hochspannungsanschlüsse ebenfalls an der Oberseite.
Die Single-in-Line Reed Relais Serie 104 ist für Spannungsbereiche vorgesehen, die weit über die Möglichkeiten herkömmlicher SIL Reed Relais hinausgehen.
Sie sind ideal geeignet für Applikationen in den Bereichen Übertragungs- oder Kabel(baum)-Test oder sonstigen automatischen Testeinrichtungen, wo hohe Spannungen beherrscht werden müssen.
Wo Netzspannungen geschaltet werden, um z. B. Thyristor- oder TRIAC-Gates zu steuern und zu isolieren, sind die ideale Wahl.
Die Relais stehen in den Ausführungen 1 Form A (einpoliger Schließer), 2 Form A (zweipoliger Schließer) oder 1 Form B (einpoliger Öffner) zur Verfügung. Die Serie ist mit magnetischer MU-Metall-Abschirmung ausgestattet, die eine gegenseitige magnetische Beeinflussung bei dichter Anreihung der Relais verhindert.
Für unbenetzte Kontakte (kein Quecksilber) stehen drei Ausführungen mit Durchbruchspannungen von 1 kV, 1,5 kV und 3 kV DC zur Verfügung. Die 3 kV Version weist einen erhöhten Abstand zwischen Schalter- und Spulenanschlüssen auf. Höhere Spannungsfestigkeiten und kundenspezifische Kontaktanordnungen sind möglich.
Die Hochspannungs-Reed Relais der Serien 60/65 und 62/63 bieten bis zu 15 kV Durchbruchspannung und 12,5 kV Schaltspannung bei 50 W maximaler Schaltleistung. Wolfram beschichtete Kontakte stellen hohe Zuverlässigkeit und lange Lebensdauer sicher.
Es stehen Ausfürungen in Form A (Schließer) und Form B (Öffner) zur Verfügung. In der Regel kann eine Form C (Wechsler) Funktionalität durch Kombination von Form A und Form B Relais erzielt werden.
Die Serie 60 für Chassismontage ist mit Lötanschlüssen auf der Oberseite ausgestattet, die Serie 65 ist für Leiterplattenmontage ausgelegt. Die Serie 62 für Chassismontage hat Steckanschlüsse auf der Oberseite, die Serie 63 für Leiterplattenmontage hat die Hochspannungsanschlüsse ebenfalls an der Oberseite.
