Piezo-Würfel für die 3D-Strukturierung

Nano-Mechatronik in der Präzisionspositionierung

(PresseBox) (Karlsruhe, ) Piezo-Nanopositioniersysteme sind für hochpräzise Positionieraufgaben heute praktisch ohne Alternative: Sie erreichen Wiederholgenauigkeiten im Nanometerbereich bei Ansprechzeiten unterhalb einer Millisekunde, sind vakuumkompatibel und arbeiten in einem weiten Temperaturbereich. Dadurch erschließen sie sich immer wieder neue Einsatzbereiche. Typische Beispiele finden sich in der Halbleiterfertigung ebenso wie in der optischen Messtechnik, der Mikrobearbeitung oder der Photonik. Mit ihrer Hilfe lassen sich heute beispielsweise auch kleinste Polymer- und Proteinstrukturen herstellen.

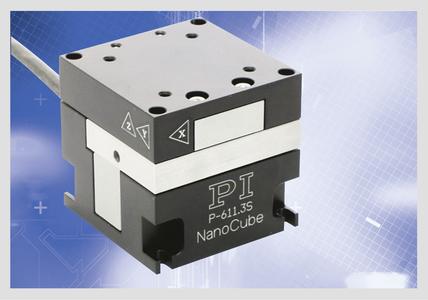

Mit den XYZ-Nanopositioniersystemen NanoCube P-611 (Bild 1) hat die Karlsruher Firma PI Präzisionsstelltische im Programm, die ihre Leistungsfähigkeit immer wieder in neuen Anwendungsbereichen beweisen. Bei einer Kantenlänge von lediglich 44 mm eignen sie sich für Stellwege von bis zu 100 x 100 x 100 µm und sind einfach zu integrieren. Angetrieben durch Piezoaktoren erreichen sie Auflösungen bis 0,2 nm bei Ansprechzeiten im Millisekundenbereich. Das (ungeregelte) Grundmodell ist für hochauflösende Positionierungen vorgesehen, bei denen die absolute Position von untergeordneter Bedeutung ist oder deren Regelkreis extern geschlossen wird. Das ist z.B. bei Tracking- oder Faserpositonier-Anwendungen der Fall. Für Applikationen, die hohe Absolut- und Wiederholgenauigkeit erfordern, gibt es eine geregelte Version mit integrierten Positionssensoren. Beide Varianten nutzen vorgespannte Hochleistungs-Piezoaktoren, die in ein reibungs- und spielfreies Führungssystem mit FEMoptimierten Festkörpergelenken integriert sind. Da Aktoren, Führung und Sensoren verschleißfrei arbeiten, sind die Systeme sehr zuverlässig und langlebig. Dies haben sie bereits in zahlreichen Anwendungen beweisen, bei denen hohe Präzision gefordert ist. Ein Beispiel dafür findet sich bei der französischen Firma Teem Photonics, die den NanoCube P-611 in dem neuartigen Mikrofertigungssystem µFab3D (Bild 2) einsetzt. Das System erzeugt dreidimensionale Mikrostrukturen und Objekte in lichtempfindlichen Materialien wie Polymeren, Proteinen oder Edelmetallen.

Die Funktionsweise des Mikrofertigungssystems basiert auf der so genannten "Zwei-Photonen-Absorption", bei der mit einem gepulsten Laserstrahl eine hinreichend große Energiezufuhr im Fokus erzielt wird. Dadurch wird die Materialstruktur durch Polymerisation, Verkettung von Proteinen oder Ausfällen von Metallionen verändert. Zu den typischen Anwendungsbereichen gehören die Mikro-Fluidik, die Zellbiologie sowie die Herstellung photonischer Kristallstrukturen in der Mikrooptik.

Die Auflösung des Systems, also die Größe der Bearbeitungspunkte, die überall innerhalb des Objekts liegen können, beträgt 200 nm. Bearbeitet wird "on the fly" bei einer Geschwindigkeit von 100 µm/s. Um ein homogens und qualitativ hochwertiges Ergebnis zu erreichen, muss der Laser die Bearbeitungspunkte präzise und mit einer konstanten Geschwindigkeit anfahren. Dafür liefert der NanoCube P-611 mit einem Stellweg von 100 x 100 x 100 µm die besten Voraussetzungen. Da die Größe des zu bearbeitenden Objekts derzeit lediglich durch die Verfahrwege des Piezosystems limitiert wird, soll zukünftig ein System mit größeren Hüben verwendet werden.

Über Teem Photonics

Teem Photonics wurde im Jahre 1998 als Spin-Off von Schneider Electronics gegründet. Der Firmensitz liegt in Frankreich in der Nähe von Grenoble. Die Entwicklungen von Teem Photonics werden in einer Vielzahl industrieller und biophotonischer Anwendungen eingesetzt. Dazu gehören z.B. die Fluoreszenz-Spektroskopie oder die Mikrodissektion. Vertrieben werden die Produkte weltweit über Niederlassungen und Vertretungen in Europa, Asien, dem Mittleren Osten, Kanada und den Vereinigten Staaten. In Massachusetts hat das Unternehmen mit Teem Photonics USA eine hundertprozentige Tochtergesellschaft.

Physik Instrumente (PI) GmbH & Co. KG

In den letzten vier Jahrzehnten hat sich PI mit Stammsitz in Karlsruhe zum führenden Hersteller von Nanopositioniertechnik entwickelt. Als privat geführtes Unternehmen mit gesundem Wachstum, über 500 Angestellten weltweit und einer flexiblen, vertikal integrierten Organisation, kann PI fast jede Anforderung aus dem Bereich innovativer Präzisions-Positioniertechnik erfüllen. Alle Schlüsseltechnologien werden im eigenen Haus entwickelt. Dadurch kann jede Phase vom Design bis hin zur Auslieferung kontrolliert werden: die Präzisionsmechanik und Elektronik ebenso wie die Positionssensorik und die Piezokeramiken bzw. aktoren. Letztere werden bei der Tochterfirma PI Ceramic gefertigt. In allen wichtigen Märkten ist PI mit eigenen Vertriebs- und Serviceniederlassungen vertreten. Außerdem unterhält das Unternehmen Testausrüstungen für Nanometrologie auf drei Kontinenten. PI Shanghai und USA haben darüber hinaus Entwicklungs- und Fertigungsressourcen, die vor Ort eine schnelle Reaktion auf kundenspezifische Anforderungen ermöglichen.
