Hochpräzise und flexible Mehrachskombinationen für Industrie und Forschung

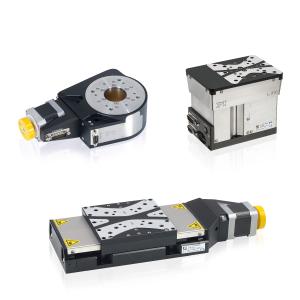

Karlsruhe, (PresseBox) - Physik Instrumente (PI) bietet eine neue Familie von Hub-, Dreh- und Lineartischen für Anwendungen in Industrie und Forschung, die hohe Zyklenzahlen und hohe Präzision fordern.

Basis bildet die Lineartischserie L-511 für Stellwege bis zu 155 mm bei einer kleinsten Schrittweite von bis zu 0,1 µm. Für kompakte Mehrachsaufbauten können dazu die L-310 Hubtische und L-611 Rotationstische kombiniert werden. Alle Versionen der Positioniertische sind mit hochauflösenden Encodern und einer Auswahl an Schrittmotoren und DC-Servomotoren erhältlich. Auch Vakuumversionen sind verfügbar.

Neu: Der Hubtisch mit hoher Stabilität

Der Hubtisch L-310 bietet einen Stellweg von 26 mm und erreicht typische Schrittweiten von 0,1 µm und eine Geschwindigkeit von 15 mm/s. Ein optionaler Linearencoder ermöglicht eine Auflösung von 50 nm. Der Tisch ist selbsthemmend bis zu einer Last von 10 kg. Das Grundprofil aus entspanntem Aluminium sorgt für eine hervorragende Positionsstabilität. Lange Lebensdauer und hohe Ablaufgenauigkeit mit minimalem Umkehrspiel werden durch den vorgespannten Kugelspindelantrieb und die präzisen Kreuzrollenlager gewährleistet.

Neu: Der Rotationstisch mit sehr gutem Gleichlauf

Der L-611 Rotationstisch hat eine Apertur mit einem Durchmesser von 35 mm. Hochgenaue Drehlager sorgen für optimale Ablaufgenauigkeit. Die Versionen mit integriertem Winkelmesssystem erreichen Auflösungen von bis zu 0,035 µrad. Der Vortrieb erfolgt gleichmäßig und präzise über das gehärtete und geschliffene Schneckengetriebe.

Ansteuerung

DC-Servo- und Schrittmotorcontroller in Einzelachs- und Mehrachskonfigurationen sind zur Ansteuerung für die Positioniertische verfügbar. Alle Controller von PI werden durch ein umfangreiches Softwarepaket unterstützt. Die einheitliche Kommandierung dient der schnellen Inbetriebnahme und einfachen Integration in kundenspezifische Anwendungen.

Weiterführende Informationen finden Sie unter:

https://www.physikinstrumente.de/de/produkte/linearpositionierer-und-aktoren/positionierer-mit-motor-spindel-antrieb/l-511-hochprziser-lineartisch-1201901/

https://www.physikinstrumente.de/de/produkte/linearpositionierer-und-aktoren/positionierer-mit-motor-spindel-antrieb/l-310-przisionshubtisch-1202003/

https://www.physikinstrumente.de/de/produkte/rotationstische/drehtische-mit-schneckenantrieb/l-611-przisions-rotationstisch-1202002/

Website Promotion

Physik Instrumente (PI) GmbH & Co. KG

Das Unternehmen Physik Instrumente (PI) ist für die hohe Qualität seiner Produkte bekannt und nimmt seit vielen Jahren eine Spitzenstellung auf dem Weltmarkt für präzise Positioniertechnik ein. Seit über 40 Jahren entwickelt und fertigt PI Standard- und OEM-Produkte mit Piezo- oder Motorantrieben. Mit vier Standorten in Deutschland und fünfzehn ausländischen Vertriebs- und Serviceniederlassungen ist die PI Gruppe international vertreten.
