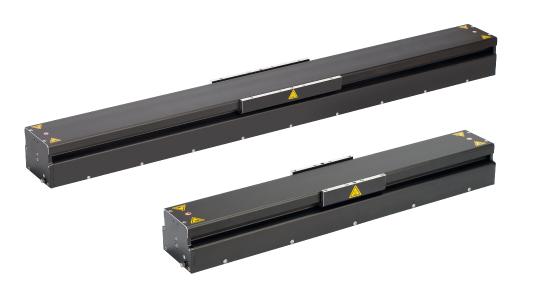

Physik Instrumente (PI) erweitert sein Portfolio für die industrielle Präzisionsautomatisierung um die neuen Hochlast-Lineartischserien V-855 und V-857. Damit bietet PI kosteneffiziente Positioniersysteme für Bearbeitungs- und Inspektionsaufgaben, die hohe Geschwindigkeit und Wiederholgenauigkeit über lange Stellwege erfordern. Die Serien eignen sich u.a. für Anwendungen in der Elektronikfertigung und Mikromontage, für den Test von Sensoren oder den Einsatz bei Inkjet-Druckverfahren.
Das Design der Lineartische ist speziell für den industriellen Einsatz mit hohen Arbeitszyklen über lange Stellwege ausgerichtet: 3-Phasen-Linearmotoren und Kugelumlaufführungen ermöglichen dauerhafte Belastungen bis 1000 N, Beschleunigungen bis 5m/s² und Geschwindigkeiten bis 5000 mm/s.
Hochauflösende Linearencoder gewährleisten außerdem eine hohe Bahntreue, minimale Folgefehler und kurze Einschwingzeiten. Die kalibrierte bidirektionale Wiederholgenauigkeit der Lineartische beträgt ±0,5 µm.
Vielfältige Kombinationsmöglichkeiten und einfache Maschinenintegration
Für mehrachsige Anwendungen lassen sich die Lineartische einfach zu Gantry-Aufbauten kombinieren. Mit der optional erhältlichen Bewegungsplattform und dem dreifachen M6-Bohrraster können die Achsen individuell montiert werden. Aufgrund der schmalen Bauform von maximal 132 mm Breite können sie platzsparend in kompakte Maschinenaufbauten integriert werden.
Darüber hinaus sind die Linearmotortische so konzipiert, dass sie in Kombination mit weiteren Linearachsen zu leistungsstarken Gantry- oder Split-Bride-Systemen konfiguriert werden können.
Industriegerechte Ansteuerung
Für die Ansteuerung der V-855 und V-857 Lineartische bietet PI die Elektronik-Lösung G-901 bestehend aus ACS Motion Controller und Treibern für bis zu vier Achsen und integriertem Safe-Torque-Off-Modul (STO). Alternativ können ACS-Treiber, wie UDMpa in Verbindung mit dem ACS Motion Controller als Modullösungen für Ein- und Mehrachsanwendungen eingesetzt werden oder Steuerungslösungen von Drittanbietern genutzt werden.
Weiterführende Informationen unter:
