Das Verhältnis von Rohteil und Aufspannung

OPEN MIND hyperMILL®: Übergreifende CAM-Funktionen

(PresseBox) (Weßling, ) OPEN MIND hat in der aktuellen Version 11 seiner CAM-Software hyperMILL® einige übergreifende Funktionen realisiert, die etwa in besonderer Weise die Verhältnisse auf der Maschine simulieren. Bereits in der Art und Weise, wie das Rohteil in der Software definiert wird, und mit grundlegenden Entscheidungen zu Aufspannung und Werkzeugwegen beginnt die Optimierung der NC-Programmierung, die im Weiteren mit den geometrie- und werkzeugspezifischen Bearbeitungsstrategien verfeinert wird.

hyperMILL® bietet flexible Möglichkeiten der Rohteildefinition und Rohteiltransformation. Für das Schruppen auf beliebigem Rohteil oder für die Abtragssimulation können jetzt zum Beispiel auch Flächenmodelle zur Rohteildefinition genutzt werden. Das Rohteil wird basierend auf den ausgewählten Flächen des CAD-Modells erstellt. Wenn dieses Modell für die Rohteilnachführung genutzt werden soll, kann das Rohteil über eine Optimierungsfunktion in ein geschlossenes Rohteil umgewandelt werden. Dadurch kann jedes beliebig konstruierte Modell einfach und komfortabel für die Rohteilnachführung, die Abtragssimulation oder die Restmaterialanzeige genutzt werden.

Simulation der Bedingungen

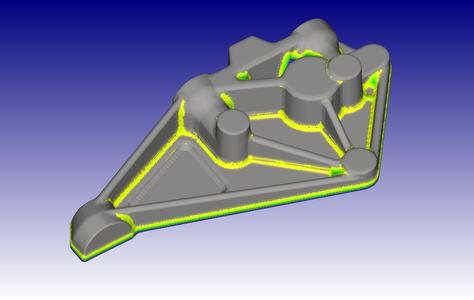

Bei komplexen Aufgaben mit vielen Bearbeitungsschritten erleichtert die Restmaterialanzeige die Orientierung. Anhand einer Farbskala erkennt der Anwender, in welchen Bereichen noch wie viel Restmaterial vorhanden ist. Dazu wird im Abtragsmodell angezeigt, wie viele Arbeitsschritte für die komplette Restmaterialbearbeitung noch erforderlich sind.

Wenn die Aufspannsituation nicht zu den theoretisch möglichen Werkzeugbahnen passt, können diese mit hyperMILL® sehr komfortabel geändert werden. Die zum Verbinden der restlichen Fräsbahnen benötigten Eilgangbewegungen werden dann automatisch für den Fräsbereich geprüft und kollisionsfrei berechnet.

Die Maschinen- und Abtragssimulation schließlich ermöglicht es dem Anwender, bei hinterlegten Maschinenmodellen direkt aus der hyperMILL®-Jobliste heraus die Simulation der Fertigung inklusive Materialabtrag zu starten. Dadurch ist zu jedem Zeitpunkt während der Programmierung ein Kollisions-Check möglich. Das ist insbesondere von Vorteil, wenn man andere Werkzeuge mit unterschiedlichen Werkzeughaltern oder anderen Einspannlängen nutzt.

OPEN MIND Technologies AG

Die OPEN MIND Technologies AG ist ein führender Entwickler von CAD/CAM-Software und Postprozessoren für das Design und die Fertigung von komplexen Formen und Werkstücken. Das Produktprogramm reicht von 2D-featureorientierten Lösungen für das Fräsen von Serienteilen bis zur Software für die 5Achs-Simultanbearbeitung.

Mit hyperMILL® - eingesetzt in der Automobilindustrie, im Werkzeug- und Formenbau, im Maschinenbau, in der Medizintechnik, in der Aerospace- sowie in der Uhren- und Schmuckindustrie - ist die OPEN MIND Technologies AG in allen wichtigen Märkten in Asien, Europa und Nordamerika vertreten.

Die OPEN MIND Technologies AG ist ein Unternehmen der Mensch und Maschine Unternehmensgruppe (www.mum.de).

Weitere Informationen unter www.openmind-tech.com/de.
