Schneller, höher, weiter

Automatisiertes Messen von technischen Oberflächen während des Produktionsprozesses

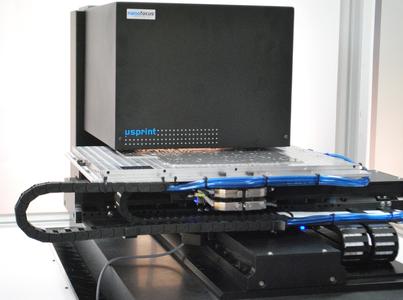

(PresseBox) (Oberhausen, ) Das olympische Motto „Schneller, höher, weiter“ gilt auch für das Optimieren von anspruchsvollen Fertigungsabläufen. NanoFocus realisiert es bei einem führenden Automobilzulieferer in der 3D-Oberflächenanalyse. Das automatisierte optische Inspektionssystem „μsprint“ ermittelt dreidimensionale Charakteristika von 60 μm dünnen, per Siebdruck aufgebrachten Dichtungsbahnen und von deren Träger, einer 0,1 m2 kleinen Aluminiumplatine. „Der Nachweis richtig positionierter Dichtbahnen sowie deren Istwerte nach Höhe und Breite geben unserem Kunden die Gewissheit, ausschließlich einwandfreie Teile zu liefern“, beschreibt Jürgen Valentin, Technologievorstand und Vorstandssprecher von NanoFocus, den Kundennutzen.

Verglichen mit taktilen Profilometern benötigt μsprint nur einen Bruchteil der Messzeit. Außerdem erfasst das System die Oberflächenstrukturen im niedrigen μm-Bereich berührungslos und wesentlich genauer. Es kann innerhalb weniger Minuten sowohl die Eigenschaften der Dichtungen über die Fläche der gesamten Platine messen als auch unterschiedliche Daten über deren Beschaffenheit ermitteln. Das Anwendungsspektrum und das Nutzenpotenzial des automatisierten optischen Messsystems sind auch interessant für die Kontrolle flächiger Produkte mit Oberflächenprofilen bis zu 2,5 mm Höhe. Dies trifft auf Teile mit Mikroverbindungen, Metalloberflächen und optische Gläser ebenso zu wie für Automobilbauteile, medizintechnische Komponenten oder Erzeugnisse der Halbleiterindustrie.

Die Messfläche des Inspektionssystems zur Kontrolle von technischen Oberflächen beträgt 400 x 400 mm. Darauf legen die Experten des Automobilzulieferers die Messobjekte, hier Platinen. Eine rund 4 Meter lange, per Siebdruck aufgebrachte Dichtungsbahn umschließt knapp 100 Bohrungen. Von der Zuverlässigkeit und Funktionssicherheit der Dichtung an jeder Stelle der Bahn hängt unter anderem die Langlebigkeit der Getriebeautomatik im Fahrzeug ab.

Kurze Messzeiten – nur knapp sechs Minuten für eine vollflächige Messung und weniger als zwei Minuten für 100 vordefinierte Messstellen – bilden die Basis für ein perfektes Qualitätsmanagement im parallel laufenden Fertigungstakt. Der vollautomatisierte Messablauf wird direkt aus den CAD-Daten der Platinen generiert. Die Wünsche des Anwenders gemäß seinen Qualitäts- und Kontrollanforderungen setzt die Software in klar definierte Qualitätsaussagen um – sei es zu Höhe, Breite, Ebenheit, Dichtungslage, Verformungen oder anderen Abweichungen vom Idealzustand. „Das System stellt exakte Daten für die Prozessanalyse und das Optimieren der Produktionsprozesse zur Verfügung. Die Kombination aus Schnelligkeit und Genauigkeit ist einzigartig“, so Jürgen Valentin.

NanoFocus entwickelt μsprint jeweils kundenspezifisch. Das System arbeitet mit der hochauflösenden konfokalen Mikroskoptechnologie. Eine Laserlichtquelle kombiniert mit einem schnellen Oszillator wirft bis zu 128 Fokuspunkte auf die Oberfläche und realisiert mehr als eine Million Messungen pro Sekunde. Ein Merkmal der μsprint-Technologie ist die hohe Dynamik des Sensorsystems. Sie ermöglicht im Fallbeispiel die gleichzeitige Detektion der tiefschwarzen Dichtungsbahn und der hochglänzenden Aluminiumplatine. Das Mess- bzw. Inspektionsobjekt entnimmt der Anwender dem Produktionsprozess. Vorbereitende Arbeitsgänge entfallen.
