컬러 테스팅을 위한CIE1931 XYZ 색채계 보드

새로운 MTCS-C3 제품군으로 사용자들은 트루 컬러 색채계를 조명, 백라이트, LED 테스트, 컬러 선정 등의 애플리케이션에 구현할 수 있게 된다. MTCS-C3는 컬러좌표(XYZ), CCT 또는 휘도 레벨 측정에 최적이다. 이 제품군의 센서 시스템은 JENCOLOR® 표준 부품인 MTCSiCF (True Color센서)와 MCDC04 (신호 변환기)에 기반을 두고 있다. 센서는 CIE1931 XYZ 컬러 표준에 기반을 두는 반면에 신호변환기는 1~ 1,000,000의 다이내믹 레인지에서 16/20비트로 출력할 수 있다. 특정 고객의 교정(calibration)을 위해 평가 키트가 준비되어 있다.

JENCOLOR® 트루 컬러 센서와 신호 IC는 에이징(aging), 비닝(binning), 온도 시프트의 관점에서 LED 광의 안정화를 위한 이상적인 솔루션이다. 또한 산업에서 컬러 측정 작업, 의료 용도 및 계측 솔루션에서 사용된다.

간단한 트루 컬러 측정

센서 시스템은 JENCOLOR® 표준 부품인 MTCSiCF(트루 컬러 센서)와 MCDC04 (신호변환기)에 기반을 두고 있다. 따라서 디스플레이는 매우 낮은 휘도 레벨에서 높은 정확도로 측정할 수 있다. 또한 고온(>100°C)에서 조광식 고휘도 전력 LED와 휘도 레벨 역시 목표에 가깝게 측정할 수 있다.

색채계에는 마이크로 USB 인터페이스를 제공하며 윈도우즈 소프트웨어로 직접 조절할 수 있다. 이 소프트웨어는 게인, 통합시간, 오프셋 정정, 디바이더 옵션과 같은 ADC 파라미터를 포함한다. 측정값들은 개별 애플리케이션에 따라 교정할 수 있고, 여러 가지 출력 옵션(색공간, 내보내기(export) 기능 등)이 있다. MTCS-C3는 제조나 수입제품 검사에서 LED 테스트를 위한 이상적인 솔루션이며, 다중 측정점에서 사용할 수 있는 비용 대비 효율적인 솔루션이다. 기존의 LED 선택에 대해서도 간단한 사용자 교정을 할 수 있으며 컬러나 휘도 편차가 생기는 즉시 조치를 취할 수 있다.

디스플레이의 플리커 감지와 같은 특수 기능도 구현한다. 고객 애플리케이션을 위해 소프트웨어 수정도 할 수 있고, 사용자들이 DLL 라이브러리를 사용하여 자신들의 소프트웨어 솔루션을 개발하고 통합할 수도 있다.

MTCS-C3은 OEM 보드(금속 케이스 유/무) 또는 소프트웨어가 포함된 개발 키트(금속 케이스 유/무) 등 4가지 버전으로 제공된다. 다중 센서용으로 사용하더라도 단 하나의 소프트웨어 라이선스면 된다.

이미지:

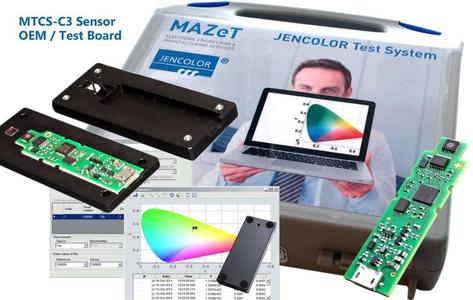

그림 1: CIE1931에 기반하는 컬러 측정용 USB 인터페이스가 있는 OEM 센서보드 MTCS-C3. 사용자는 특정 비색계로서 이 시스템을 구현하기 위해 이것을 자신의 환경과 케이싱에 놓기만 하면 된다. 시스템은 고객 교정용으로 만들어졌으며, MAZeT이 특수한 사전조정(presets)하여 직접 전달할 수 있다.
