Eyespector® – Das All-In-One-Bildverarbeitungspaket von MaxxVision jetzt mit Echtzeit-Konturkorrelation

(PresseBox) (Stuttgart, ) Das sofort einsetzbare Smart-Machine-Vision-System EyeSpector von MaxxVison ist nun erstmals mit einem in Echtzeit laufenden Konturkorrelator versehen. Mit der auf Graubildern arbeitenden Konturkorrelation können Einlernvorgänge noch einfacher realisiert werden.

Der Einsatz eines Konturkorrelators bietet einen enormen Vorteil in der Qualitätssicherung: Bauteile können selbst dann noch erkannt werden, wenn wesentliche Bereiche davon verdeckt sind.
Da der Konturkorrelator überwiegend helligkeitsunabhängig arbeitet und auch in einem großen Bereich skalierungsunabhängig ist, lässt er sich für vielfältige Aufgabenstellungen verwenden – z.B. Drehteilsortierung, Stanzteilkontrolle, Halbleiterindustrie uvm. Der Einlernvorgang kann mit nur wenigen Mausklicks abgeschlossen werden.

Am Beispiel der Drehteile genügt es, das Bauteil aufzunehmen und es mit der Maus zu markieren, schon ist dessen Kontur vollständig eingelernt. Basierend auf der Korrelation werden dann immer die gleichen Bauteile im Bildfeld gesucht und anhand der gefundenen Drehlage und Position die Messtaster automatisch positioniert und vermessen. Die Prüfergebnisse stehen damit sofort zur Verfügung und die Sortierung kann über eine geschaltete Weiche realisiert werden.

Den ersten Sortierschritt, die Sortenreinheit, übernimmt die Konturkorrelation. Sie lässt nur Teile zu, die auch wirklich dem Originalteil entsprechen. Für den zweiten Schritt stehen dann die präzisen Messwerkzeuge der EyeVision-Software zur Verfügung, die das Teil mit einer Genauigkeit bis zu einem Mikrometer vermessen können. Mit dem neuen Highspeed-Konturkorrelator können so bis zu 22 Teile pro Sekunde gefunden, erkannt, geprüft und vermessen werden.

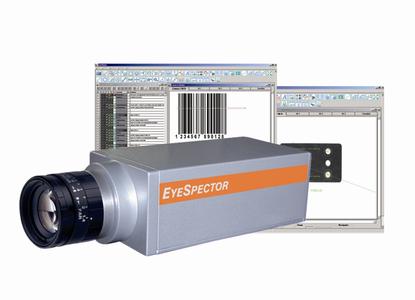

Die in vielen verschiedenen Kameramodellen verfügbaren intelligenten EyeSpector-Kamerassysteme decken einen CCD-Auflösungsbereich von 640x480 bis 1600x1200 in S/W und Farbe ab und liefern Bildwiederholraten von 30 bis 250 Hertz.
Das Herz der Kameras ist ein moderner 400MHz / 1GHz - Signalprozessor von Texas Instruments, der mit einer Peak-Rechenleistung von 8.000 MIPS in den Leistungsbereich der neuesten PC-Technologie vordringt. Die Modelle sind ähnlich bauklein und robust wie eine klassische Firewire-Kamera und besitzen an der Vorderseite einen C-Mount-Sockel. Die Rückseite überzeugt mit zahlreichen Schnittstellen wie Ethernet, RS232 oder digitalen Ios in 24V Technologie, die direkt mit der SPS gekoppelt werden kann. Weiterhin können Inkrementalgeber bzw. Trigger angeschlossen werden. Eine VGA-Schnittstelle zum Anschluss von Displays ist ebenfalls vorhanden.

MaxxVision GmbH

Die MaxxVision GmbH aus Stuttgart ist einer der führenden Value Added Distributoren für industrielle Bildverarbeitung und Visuelle Kommunikation im deutschsprachigen Raum und setzt dabei auf wirtschaftliche und fortschrittliche Lösungen für seine Kunden. Darüber hinaus verfügt MaxxVision über ein kompetentes Techniker-Team, das jeglichen technischen Support zu den Produkten bietet und individuelle Kundenwünsche erfüllt - seien es mechanische, elektronische oder optische Modifikationen.
