In der Antriebstechnik müssen Drehgeber auch kleinste Bewegungen, Schleichgang oder sehr langsame Anfahr- und Abbremsbewegungen, mit hoher Genauigkeit und ohne Totzeit oder Verzögerung registrieren.

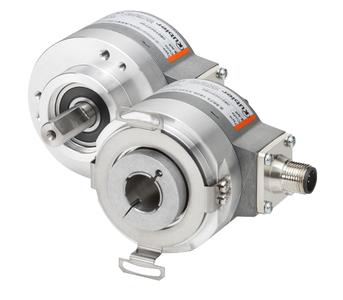

Kübler Drehgeber Sendix 5814 und 5834 inkremental mit Sin/Cos Schnittstelle geben hierzu hoch interpolierbare Sin/Cos-Differenzsignale mit U = 1 VSS. Die Sinusgeber erfüllen diese Aufgabe mit zwei um 90 Grad zueinander versetzten Sinus/Cosinus-Signalen, aus denen die notwendigen Informationen für ein quasi-durchgängiges Regelverhalten abgeleitet werden können. Auch bei geringfügigen Drehbewegungen ergeben sich so stetige Signale für Drehzahl und Lage.
Durch Interpolation ergibt die steuerungsseitige Unterteilung des sinusförmigen Verlaufs eine sehr hohe Auflösung, die dank der guten Signal-Qualität der Sendix-Geber - je nach angewendeter Elektronik zur Auswertung - bis zu 16 Bit interpolierbar ist. So liefert ein Sinusdrehgeber mit 1024 Signalperioden pro Umdrehung (11 Bit) die hohe Genauigkeit von rund 270 Millionen Mess-Schritten pro Umdrehung. Ein Wert, der die Sin/Cos-Geber für Motorfeedback-Anwendungen geradezu prädestiniert.
Doch die Interpolation birgt weitere Vorteile: Die Sin/Cos-Geber erweisen als ebenso resistent gegenüber Störungen wie anspruchslos in punkto Eingangsschaltung der Regelelektronik, da aufgrund der Interpolation der Sinussignale niedrige Übertragungsfrequenzen von etwa 400 kHz bei 2048 Signalperioden zwischen Drehgeber und Regeleinrichtung gewährleistet sind.
Dies gilt auch bei hohen Drehzahlen bis zu 12.000 min-1. Da aus den sin-/cos Signalen die Drehzahl und die Lage ermittelt werden kann, entfällt zudem die Notwendigkeit eines zusätzlichen Tachos; die Spannungsversorgung beträgt 5 V DC oder 10 - 30 V DC.
Die neuen Kübler Sendix Sin/Cos weisen zusätzlich zur passenden Schnittstelle für die Antriebstechnik alle starken Merkmale eines Sendix Drehgebers auf: Hohe Zuverlässigkeit durch ein besonders stabiles Zink-Druckgussgehäuse und den robusten Safety-Lock™ Lageraufbau, eine große Variantenvielfalt, die von Wellen und Hohlwelle über Zubehör wie Kabel, Stecker bis hin zu einer Vielzahl an Montage-Lösungen reicht. Ihre Tauglichkeit für das Motorfeedback wird abgerundet durch die Temperaturfestigkeit im Bereich von -40 bis +90 °C und die hohe Schutzart von IP 65. Eine raue Umgebung stecken die Spezial-Geber für die Antriebstechnik mühelos weg.
Zur Sendix ATEX-Familie gehören auch Drehgeber mit SIL2 und SIL3 Zertifzierung inklusive abrufbarer MTTFd-Werte zur Erleichterung eigener Berechnungen entsprechend EN 61800-5-2 und EN ISO 13849-1. Abgerundet wird die Safety-Ausführung mit geprüften, sicheren mechanischen Verbindung.
