Die Vielfalt an möglichen Materialprüfverfahren ist enorm. Wenn ein Hersteller verschiedene Prüfungen an unterschiedlichen Materialien und Bauteilen durchführen muss, werden hierfür oft mehrere spezialisierte Maschinen benötigt. Mit einer modular aufgebauten Universalprüfmaschine von Hegewald & Peschke lassen sich jedoch zahlreiche Prüfverfahren an nur einem System durchführen. Dank der durchdachten Bauweise und intelligenten Adaptionstechnologie entfällt dabei bspw. der mühsame Ausbau schwerer Spannvorrichtungen.
In einem kürzlich ausgelieferten Prüfsystem wird die mögliche Komplexität und Modularität eines solchen Prüfsystems eindrücklich veranschaulicht. Das Prüfsystem wird beim Kunden für die Prüfung einer Vielzahl von Materialien wie Metalle, Kunststoffe und Composites sowie Proben in unterschiedlichen Formen und Größen eingesetzt. Wichtigster Baustein ist eine Universalprüfmaschine inspekt 250 kN. Dank modularer Werkzeuge und Adapter lassen sich verschiedene Prüfverfahren wie Zug-, Druck- und Biegeversuche ohne großen Umrüstaufwand durchführen, was Zeit und Aufwand reduziert. Dies erhöht die Flexibilität und sorgt für eine effiziente Raumnutzung, da weniger Stellfläche benötigt wird. Einheitliche Sensorik und zentrale Steuerung verbessern die Präzision und Vergleichbarkeit der Ergebnisse. Durch die Erweiterbarkeit der Maschine bleibt das System zukunftssicher und anpassbar an neue Normen und Anforderungen.
Modulare Prüfwerkzeuge für maximale Flexibilität
Die Prüfmaschine bietet eine Vielzahl modularer Prüfwerkzeuge, die eine maximale Flexibilität bei der Durchführung von Prüfungen ermöglichen.

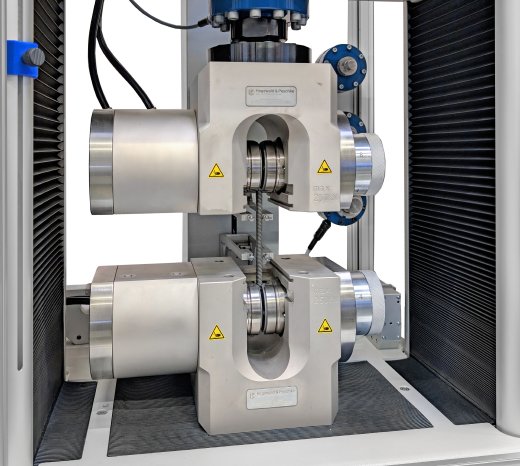

Die Hydraulikspannzeuge – in diesem Fall für Zugversuche an Baustahlproben nach ISO 6892-1A und ISO 6892-1B – sind fest in die Maschine integriert. Eine flexible Adaption über Koppelschieber erlaubt die nahtlose Integration weiterer Prüfwerkzeuge, ohne dass die schweren Hydraulikspannzeuge ausgebaut werden müssen.
In einem kürzlich ausgelieferten Prüfsystem wird die mögliche Komplexität und Modularität eines solchen Prüfsystems eindrücklich veranschaulicht. Das Prüfsystem wird beim Kunden für die Prüfung einer Vielzahl von Materialien wie Metalle, Kunststoffe und Composites sowie Proben in unterschiedlichen Formen und Größen eingesetzt. Wichtigster Baustein ist eine Universalprüfmaschine inspekt 250 kN. Dank modularer Werkzeuge und Adapter lassen sich verschiedene Prüfverfahren wie Zug-, Druck- und Biegeversuche ohne großen Umrüstaufwand durchführen, was Zeit und Aufwand reduziert. Dies erhöht die Flexibilität und sorgt für eine effiziente Raumnutzung, da weniger Stellfläche benötigt wird. Einheitliche Sensorik und zentrale Steuerung verbessern die Präzision und Vergleichbarkeit der Ergebnisse. Durch die Erweiterbarkeit der Maschine bleibt das System zukunftssicher und anpassbar an neue Normen und Anforderungen.
Modulare Prüfwerkzeuge für maximale Flexibilität
Die Prüfmaschine bietet eine Vielzahl modularer Prüfwerkzeuge, die eine maximale Flexibilität bei der Durchführung von Prüfungen ermöglichen.
Die Hydraulikspannzeuge – in diesem Fall für Zugversuche an Baustahlproben nach ISO 6892-1A und ISO 6892-1B – sind fest in die Maschine integriert. Eine flexible Adaption über Koppelschieber erlaubt die nahtlose Integration weiterer Prüfwerkzeuge, ohne dass die schweren Hydraulikspannzeuge ausgebaut werden müssen.
- Für die Prüfung von Gewindeproben steht ein Anschlussprobenhalter zur Verfügung, der eine einfache Handhabung und schnelle Wechselmöglichkeiten bietet.

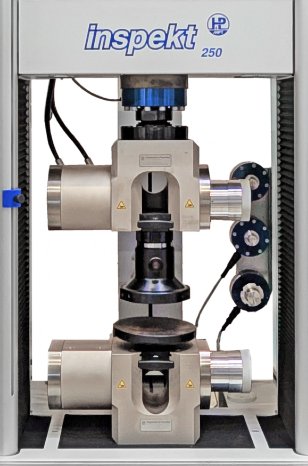

- Druckversuche bis zu einer Last von 250 kN werden mit robusten Druckplatten durchgeführt, die sich einfach in die Maschine integrieren lassen.
- Für Biegeversuche nach ISO 178 kommt eine 3-Punkt-Biegebank zum Einsatz, die Prüflasten bis zu 10 kN ermöglicht.

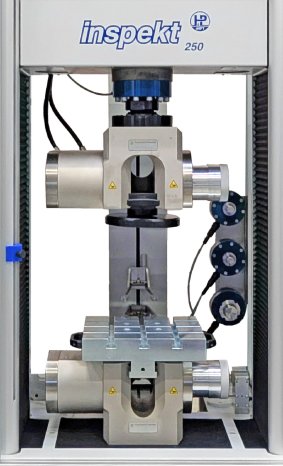

- Für die Prüfung von Bauteilen bietet die Maschine eine T-Nutenplatte, die eine flexible Fixierung von Bauteilen in unterschiedlichen Formen und Größen ermöglicht.
- Ergänzt wird das System durch ein pneumatisches Spannzeug mit beidseitig (parallel) schließendem System. Dieses eignet sich speziell für Zugversuche bis 1,8 kN nach ISO 527 und ISO 37 und sorgt für eine sichere und exakte Probenaufnahme.
