Wenn Kalibrierung mobil, präzise und ISO-konform erfolgen muss, bietet GTM mit der Serie KTN-LF eine zuverlässige Lösung: Die Kraftaufnehmer sind Druck-Krafttransfernormale für große Kräfte nach ISO 376, sie lassen sich dank des geringen Eigengewichts sehr einfach und zu überschaubaren Kosten transportieren. All das macht sie für viele Kalibrieranwendungen zur optimalen Wahl.
Für Kalibrierlabore mit fixen Messeinrichtungen vor Ort, wie beispielsweise die Physikalisch Technische Bundesanstalt (PTB), Hersteller von Prüfmaschinen sowie Betreiber von Großprüfanlagen, aber insbesondere für mobile Kalibrierdienstleister bieten die Krafttransfernormale Serie KTN-LF handfeste Vorteile. Das herausragende Merkmal ist die Fähigkeit, bei geringem Eigengewicht auch große Kräfte messen zu können – und damit die hohe Mobilität dieser Kraftaufnehmer.
Ideal geeignet für Build-up-Systeme

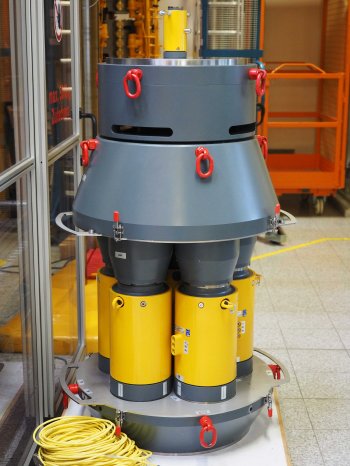

Durch den geringen Außendurchmesser eignet sich die Serie KTN-LF außerdem besonders gut, um sogenannte Build-up-Systeme zu erzeugen: eine Anordnung von mehreren Transfernormalen zur Darstellung großer Kräfte. Dazu GTM-Entwicklungsingenieur Gerhard Schulder: „Solche Systeme haben den Vorzug, dass einzelne Komponenten davon auf kleineren Messeinrichtungen kalibriert werden können, während man das Gesamtsystem als Multiplikator für große Kräfte nutzen kann. Wir bauen solche Systeme in einer Anordnung von drei, fünf und mehr Transfernormalen. Ihr geringer Außendurchmesser erlaubt auch bei Anordnung mehrerer Aufnehmer den Einsatz von kleineren und leichteren Druck-Verteilplatten.“

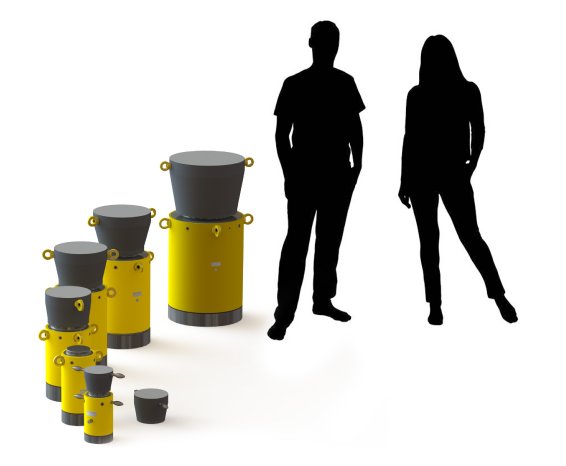

GTM hat die Krafttransfernormale Serie KTN-LF in vorgegebenen Standardgrößen zwischen 1 bis 30 MN im Programm. Sofern gewünscht, sind im Rahmen von Customizing oder OEM auch Zwischengrößen möglich, sowie Sondergrößen mit anderen Bauhöhen.
Weitere Merkmale im Überblick:
„Historisch gesehen sind unsere Krafttransfernormale Serie KTN-LF aus unseren Lösungsansätzen für die vielfältigen Probleme entstanden, die wir aus der Anwendung der Dehnzylinder für die Baustoffprüfung kannten“, so Gerhard Schulder. „Durch konsequente Verbesserungen von Geometrie und Krafteinleitung erhalten unsere Kunden ein zuverlässiges Produkt mit einer hohen Lebensdauer in der von GTM gewohnten Qualität.“
Für Kalibrierlabore mit fixen Messeinrichtungen vor Ort, wie beispielsweise die Physikalisch Technische Bundesanstalt (PTB), Hersteller von Prüfmaschinen sowie Betreiber von Großprüfanlagen, aber insbesondere für mobile Kalibrierdienstleister bieten die Krafttransfernormale Serie KTN-LF handfeste Vorteile. Das herausragende Merkmal ist die Fähigkeit, bei geringem Eigengewicht auch große Kräfte messen zu können – und damit die hohe Mobilität dieser Kraftaufnehmer.
Ideal geeignet für Build-up-Systeme
Durch den geringen Außendurchmesser eignet sich die Serie KTN-LF außerdem besonders gut, um sogenannte Build-up-Systeme zu erzeugen: eine Anordnung von mehreren Transfernormalen zur Darstellung großer Kräfte. Dazu GTM-Entwicklungsingenieur Gerhard Schulder: „Solche Systeme haben den Vorzug, dass einzelne Komponenten davon auf kleineren Messeinrichtungen kalibriert werden können, während man das Gesamtsystem als Multiplikator für große Kräfte nutzen kann. Wir bauen solche Systeme in einer Anordnung von drei, fünf und mehr Transfernormalen. Ihr geringer Außendurchmesser erlaubt auch bei Anordnung mehrerer Aufnehmer den Einsatz von kleineren und leichteren Druck-Verteilplatten.“
GTM hat die Krafttransfernormale Serie KTN-LF in vorgegebenen Standardgrößen zwischen 1 bis 30 MN im Programm. Sofern gewünscht, sind im Rahmen von Customizing oder OEM auch Zwischengrößen möglich, sowie Sondergrößen mit anderen Bauhöhen.
Weitere Merkmale im Überblick:
- Krafttransfernormale nach ISO 376 mit Genauigkeitsklasse von 0,5 von 20 % bis
100 % für hohe statische Druckkräfte - speziell entwickelt zur hochpräzisen Kalibrierung u.a. von Prüfmaschinen von 1 MN bis 30 MN an wechselnden Einsatzorten
- Säulenbauform mit optimierter Krafteinleitung, balliger Oberfläche und separatem Druckstück
- robuste Bauweise
- besonders tolerant bei Überlast
„Historisch gesehen sind unsere Krafttransfernormale Serie KTN-LF aus unseren Lösungsansätzen für die vielfältigen Probleme entstanden, die wir aus der Anwendung der Dehnzylinder für die Baustoffprüfung kannten“, so Gerhard Schulder. „Durch konsequente Verbesserungen von Geometrie und Krafteinleitung erhalten unsere Kunden ein zuverlässiges Produkt mit einer hohen Lebensdauer in der von GTM gewohnten Qualität.“
