Elmos: BLDC-Motortreiber für das 48V-Bordnetz

3fach Halbbrücken-Treiber-IC E523.50 für BLDC-Applikationen

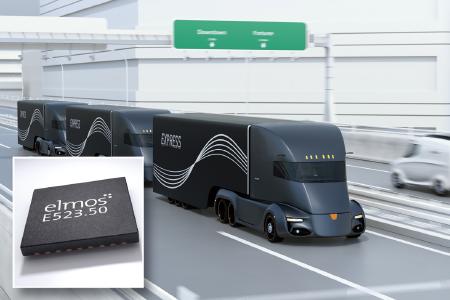

Elmos E523.50 BLDC Motor Treiber (PresseBox) ( Dortmund, )
Elmos stellt mit dem Baustein E523.50 einen 72V 3fach Halbbrückentreiber für BLDC-Motoren vor. Mögliche Applikationen sind Automobileanwendungen mit 12/24V- (Trucks) und 48V-Bordnetz Versorgung sowie Industrieanwendungen mit 24V bis 60V Versorgung. Der IC ist nach AEC-Q100 Grade 0 (150°C) qualifiziert.

Die drei Halbbrücken-Gate-Treiber (3 High-Side und 3 Low-Side-Gate-Treiber) werden durch einen digitalen RUN-Pin und 6 digitale Eingängen gesteuert. Der IC ist konfigurierbar für 6 direkte Steuereingänge oder 3 Enable- und 3 PWM-Eingänge. Im letzten Fall wird die Totzeit automatisch generiert und kann über einen externen Widerstand eingestellt werden.

Der Baustein hat einen DC/DC Abwärtswandler (Buck Converter) integriert. Dieser versorgt die Treiber und andere Lasten mit einer Gate-Spannung von 11V/100mA. Ein interner 3,3V-Regler kann zudem einen Mikrokontroller mit bis zu 20mA versorgen. Für höhere Lasten kann ein externer Boost-Transistor angeschlossen werden.

Des Weiteren verfügt der Baustein über umfangreiche Diagnose- und Schutzeinrichtungen: Zwei Fehlerausgänge zeigen Überstrom, Unterspannung und Übertemperatur. Zudem ist der Baustein in dem thermisch effizienten Exposed-Pad-QFN-Gehäuse integriert. Dies ermöglicht es, den IC nahe seiner maximalen Temperatur von bis zu 170°C zu betreiben.

Für mehr Informationen schreiben Sie bitte eine E-Mail an sales@elmos.com mit dem Betreff „E523.50“ oder nehmen per Telefon Kontakt mit uns auf: + 49 231 7549 100.
