Auswerte-Elektronik QUADRA-CHEK 2000 von HEIDENHAIN

Zuverlässig und einfach messen

Traunreut, (PresseBox) - Für die täglichen Messaufgaben in der Fertigteilprüfung hat HEIDENHAIN die neue Auswerte-Elektronik QUADRA-CHEK 2000 entwickelt. Sie basiert auf derselben Software-Plattform wie die QUADRA-CHEK 3000 und rundet die QUADRA-CHEK-Familie ab. Mit der QUADRA-CHEK 2000 erfolgt die Messpunkterfassung an Profilprojektoren, Messmikroskopen und 2D-Messmaschinen mit bis zu drei Achsen über Fadenkreuz oder einen optischen Kantensensor schnell, einfach und genau. Messergebnisse werden auf dem Touchscreen grafisch dargestellt, sie können dank der intuitiven Bedienung einfach in Messprotokollen dokumentiert werden.

Intelligente Unterstützung für die täglichen Messaufgaben

Die QUADRA-CHEK 2000 ist das ideale Beispiel dafür, wie moderne Elektronik manuelle Arbeitsvorgänge unterstützen und vereinfachen kann. Während nämlich der eigentliche Messvorgang auf dem Profilprojektor, am Messmikroskop oder der 2D-Messmaschine durch das Verfahren der Achsen des Messtischs über Bewegungsräder für die X- und Y-Achse sowie eventuell durch eine Drehung des Messtischs erfolgt, hilft die intelligente Software der QUADRA-CHEK 2000 dabei, reproduzierbar genaue Ergebnisse zu erzielen.

Mit der QUADRA-CHEK 2000 nimmt der Anwender Messpunkte von ebenen 2D-Konturen entweder manuell per Fadenkreuz oder automatisch über die optische Kantenerkennung (OED – Optical Edge Detection) auf. Sowohl im manuellen als auch im automatischen Modus stehen verschiedene Werkzeuge für vordefinierte Geometrien zur Verfügung, um zweidimensionale Konturelemente wie Punkt, Gerade, Kreis, Nut oder Rechteck zu erfassen. Besonders einfach ist das Messen mit Measure Magic. Denn Measure Magic wählt anhand der aufgenommenen Messpunkte automatisch die passende Geometrie. Ist die optische Kantenerkennung aktiviert, erkennt das ausgewählte Werkzeug beim Überfahren einer beliebigen Kante selbstständig den tatsächlichen Messpunkt. Diese objektive, bedienerunabhängige Messpunktaufnahme ermöglicht eine hohe Wiederholbarkeit und reduziert Messunsicherheiten erheblich.

Bei schwierigen und sich wiederholenden Messaufgaben kann der Anwender das Messprogramm automatisch aufzeichnen und jederzeit wieder abspielen. Die QUADRA-CHEK 2000 lernt dabei Bezugspunkte, Messreihenfolge, Toleranzen und Datenausgabefunktionen. Wird das aufgezeichnete Messprogramm wieder abgespielt, führt die QUADRA-CHEK 2000 den Anwender direkt und reproduzierbar mithilfe visueller Hinweise auf ihrem Display zu den anzutastenden Elementen.

Ergänzend zum Messen bietet die QUADRA-CHEK 2000 auch Funktionen zum Konstruieren und Definieren. Sie ermöglichen es beispielsweise, Relationen zwischen mehreren Konturelementen zu erstellen, z. B. den Abstand zweier Kreismittelpunkte oder den Winkel zwischen Geraden. Auf diese Weise kann der Anwender auch nicht direkt messbare Geometrie-Elemente definieren. Zusätzlich kann er die erzeugten Geometrie-Elemente auch einer Toleranzprüfung unterziehen.

Übersichtliche Anzeige

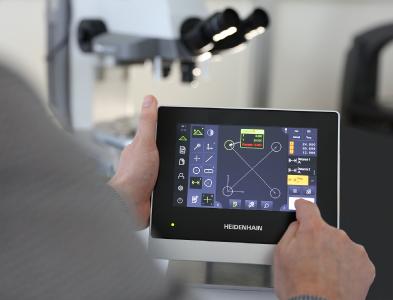

Auf dem hochauflösenden 7-Zoll-Farb-Touchscreen zeigt die QUADRA-CHEK 2000 alle erforderlichen Informationen übersichtlich und klar strukturiert an. Der Bildschirminhalt bietet situationsbezogen immer genau die im jeweiligen Kontext verfügbaren Funktionen an. Das ermöglicht in Kombination mit den selbsterklärenden Bedienelementen eine sehr schnelle, intuitive Bedienung.

Die QUADRA-CHEK 2000 verfügt auch über eine umfangreiche grafische Elemente-Ansicht. In dieser Ansicht kann der Anwender aus bereits gemessenen Geometrien neue Geometrie-Elemente konstruieren. Dabei kann er die Ansicht ganz nach Bedarf vergrößern oder verkleinern und auf einzelne Elemente zoomen, damit er den Überblick über alle erfassten Geometrie-Elemente behält. In der Elemente-Ansicht kann der Anwender auch jedem Element Anmerkungen hinzufügen, z. B. Messinformationen oder Hinweistexte.

Messprotokolle erstellen

Die integrierte Messprotokollfunktion macht es ganz leicht, direkt nach der Messung ein Protokoll zu erstellen. Darin werden die Mess- und Toleranzergebnisse sowie weitere zusätzliche Informationen dokumentiert. Mithilfe der Demo-Software der QUADRA-CHEK 2000 kann der Anwender individuelle Messprotokollvorlagen selbst definieren und über die Dateiverwaltung in das Gerät importieren. Dazu wählt er einfach eine Standardvorlage aus und gestaltet diese nach seinen Wünschen um oder entwickelt eine komplett eigene Vorlage. Die Protokolle speichert die QUADRA-CHEK 2000 im Protokollformat als PDF- oder CSV-Datei oder druckt sie über einen angeschlossenen Drucker aus.

Damit die QUADRA-CHEK 2000 problemlos in ein Datennetzwerk eingebunden werden kann, verfügt sie über alle notwendigen Schnittstellen. Die Kommunikation mit einem PC oder einem Netzlaufwerk bzw. Netzwerkdrucker erfolgt über Ethernet. Für lokale Drucker oder Speichermedien steht eine USB-Schnittstelle zur Verfügung. Dadurch können Protokolle ausgegeben sowie Einstellungen und Messprogramme ein- und ausgelesen werden.

Für den rauen Werkstattalltag gerüstet

Dank ihres industrietauglichen Embedded Designs ist die QUADRA-CHEK 2000 bestens für den Einsatz im Messraum und für das raue Arbeitsumfeld in der Produktion geeignet. Das flache Aluminiumgehäuse mit integriertem Netzteil und lüfterloser Passivkühlung ist äußerst robust und widerstandsfähig. Der übersichtliche Touchscreen aus speziell gehärtetem Glas unterstützt Multitouch-Gestensteuerung und kann auch mit Handschuhen bedient werden.

HEIDENHAIN auf der Control 2018: Halle 8, Stand 8404
