Nicht jeder im Fertigungsprozess arbeitet mit den gleichen CAD-Tools, häufig nicht einmal alle Abteilungen eines Unternehmens. Im Laufe der Produktion müssen zur Qualitätssicherung außerdem verschiedene Revisionsstände eines CAD-Modells miteinander verglichen und gegen das Master-Modell abgeglichen werden. Die neue Software MagicCheck von TransMagic kann geometrischen Daten aus mehreren Quellen validieren und die Qualität von Design-Änderungen bis hin zum fertigen Teil verfolgen – teure Nacharbeiten und Verzögerungen im Terminplan durch Fehler in der CAD-Datenübertragung gehören damit der Vergangenheit an.
MagicCheck validiert übersetzte CAD-Modelle, analysiert die Ergebnisse der Qualitätsprüfung und überprüft Design-Änderungen. TransMagic MagicCheck erfüllt Industriestandards für geometrische Analysen, öffnet Dateien aller gängigen 3D-CAD-Datenformate außerordentlich schnell und vergleicht die Geometrie eines CAD-Modells gegen das zugrundeliegende CAD-Modell.
„MagicCheck ist universelles CAD-Werkzeug“, erklärt Steffen Volkmar, Geschäftsführer von CAMTEX. Es liest native 3D-CAD-Formate, unterstützt aber auch nicht-native CAD-Formate wie Parasolid, ACIS, IGES, STEP, STL und JT. Außerdem können Datensätze aus einer Vielzahl von CAD-Formaten sowie Excel- oder CSV-Dateien importiert werden.

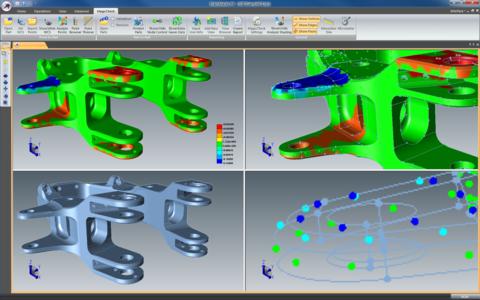

Mehrere Versionen eines CAD-Teils können in MagicCheck gleichzeitig geöffnet werden, um Änderungen in jeder Entwicklungsphase aufzuzeigen. Farbliche Grafikelemente zeigen alle Abweichungen auf vorgegebenen Toleranzen auf, die sich aus dem geometrischen Vergleich ergeben; ein Punkt-Browser listet die tatsächlichen numerischen Werte. Mit MagicCheck können detaillierte Validierungsberichte einfach erstellt sowie benutzerdefinierte Ansichten und Anmerkungen hinzugefügt werden, um schließlich einen vollständigen Bericht der Analyseergebnisse in Excel oder HTML zu erzeugen.
Weitergehende Informationen unter: www.camtex.de
