Die DCen beinhaltet eine Menüsteuerung für die unterschiedlichen Mikrofonbetriebsarten, wie Aktivierung durch den Teilnehmer (AUT), Anmeldung des Redebeitrages (MAN) sowie Priorität des Vorsitzenden und VIP Management.
Die DCen besitzt vier unabhängige D9 Schnittstellen für den Anschluss von insgesamt bis zu 100 drahtgebundene Sprechstellen. Auch die Funkbasisstation DSpark, für die drahtlosen Teilnehmereinheiten, wird über die D9 Verbindung angeschlossen. Hiermit ist sichergestellt dass alle drahtlosen und drahtgebundenen Einheiten in einem System gesteuert werden. Registriert wird eine Einheit sobald sie in das System eingebunden wird und somit ist sie auch schon - ohne weitere Einstellungen - betriebsbereit. Weitere Funktionen wie Fernsteuerung lassen sich über das Netzwerk Interface oder Zuschaltung von geographischem Bedienfeld über PC mit Software realisieren.
Professionelle Schnittstellen stehen an der Zentrale zur Verfügung, um die Anbindung an AV-, bzw. Mediensteuerung etc. zu gewährleisten, ADAT, AES/EBU, Line1 - 5, sowie zwei RS-232 sind hier erwähnt.
Für die Anbindung der DCen an das Lautsprechersystem gibt es eine eingebaute 4x5 Audiomatrix, die es ermöglicht alle ankommenden Mikrofonsignale optimal zu verteilen. Dadurch lassen sich Mikrofonzweige leicht auskoppeln und separat behandeln (Bühne) oder ein Mischsignal wird abgegeben. Externe Signalquellen können ebenso aufgemischt bzw. eingespeist werden. Über Erweiterungszentralen lassen sich große Systemkonfigurationen erstellen.
Technische Daten
Allgemein
Die DCen entspricht der internationalen Norm IEC914
Digital Audio
- 48 kHz Abtastfrequenz
- 20 - 20,000 Hz Frequenzgang
- ca. 1 ms Latenzzeit
- unempfindlich gegen HF, Mobiltelefone, Bluetooth, UMTS, W-LAN etc.
Audio Schnittstellen (digital und analog parallel nutzbar)
- ADAT Ein- und Ausgang
- AES/EBU Ein- und Ausgang (XLR)
- Fünf analoge Ausgänge XLR-St. (1x Master und 1x je Zweig)
Ein- und Ausgänge für Kontrollzwecke
- Zwei RS-232 Schnittstellen für Media oder Camera Kontrolle, etc.
- LAN Schnittstelle für Netzwerkanbindung (Fernsteuerung)
- Wordclock Eingang
Anschlüsse der Delegierteneinheiten
- Zweige L1 ... L4 (D9-Buchsen) für bis zu 100 Einheiten

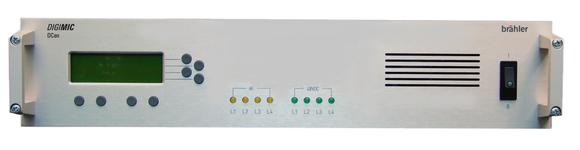

Leistungsmerkmale
- Netzschalter mit Leuchtanzeige
- LC Anzeige für Menusteuerung
- 8 Tasten für Parametereinstellung über Anzeige
- 4 grüne LEDs für Betriebsspannung an L1 - L4
- 4 gelbe LEDs für Audiosignal an L1 - L4
- unabhängige Netzteile je Linie L1 - L4
- erweiterbar auf bis zu 2000 Sprechstellen
Mikrofonbetriebsarten
AUTomatic - Jeder Teilnehmer schaltet sich ein / aus AUTomatic NEXT AUTomatic FLOAT MANual - Jeder Teilnehmer kann sich in eine Wortmeldeliste eintragen PRIOrity - Vorrangschaltung des Vorsitzenden
Ausgänge sind gegen Kurzschluss und Überladung geschützt
Stromversorgung
Netzspannung: 90 - 250 VAC, 50/60 Hz
