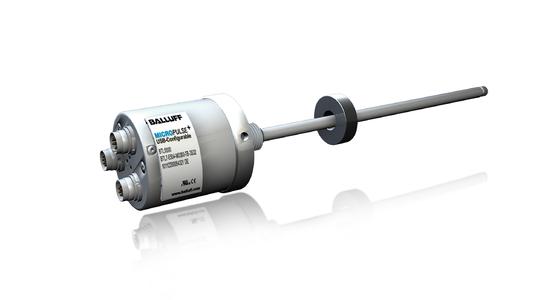

Balluff bietet mit dem neuen Micropulse Wegaufnehmer BTL 7 redundant im robusten Ganzmetallgehäuse ein berührungslos und absolut arbeitendes Wegmesssystem, das frei konfigurierbar ist. Bis zu drei unabhängige Messstrecken und drei unabhängige Elektroniken sind in einem Stab mit der Schutzart IP 67 kompakt verpackt. Die redundante Signalerzeugung gewährleistet eine hohe Sicherheit, was sich dann auch in der Zulassung durch den Germanischen Lloyd widerspiegelt.
Ohne das Maschinenkonzept verändern zu müssen, lassen sich mit dieser Lösung auch bestehende Anlagen einfach nachrüsten, wobei der Konstrukteur flexibel zwischen einer 2-fach oder 3-fach Redundanz wählen kann. Diagnose-LEDs visualisieren dann jeweils die aktiven Kanäle, so lassen sich defekte Kanäle direkt vor Ort identifizieren.
Der BTL 7 redundant mit einer Auflösung und Wiederholgenauigkeit von 0,005 mm eignet sich besonders für Anwendungen, bei denen eine Positionsinformation direkt im Druckbereich von z.B. Hydraulikzylindern bei Drücken von bis zu 600 bar erfasst und ein erhöhtes Sicherheitsbedürfnis befriedigt werden muss. Dank seiner kompakten Abmessungen kann der neue Redundant-Stab mit Messbereichen von von 25… 2000 mm auch bereits installierte, nichtredundante Wegmesssysteme einfach ersetzen, oft ohne Stellantriebe und Einrichtungen vorher modifizieren zu müssen. Dafür stehen ihm die gleichen Gewinde/Schutzrohre wie beim Micropulse Wegaufnehmer BTL 5 zur Verfügung. Zum Ersatz solcher Stab-Wegaufnehmer ist der BTL 7 in den gängigsten Bauformen lieferbar.
Die Inbetriebnahme ist einfach, schnell und praxisgerecht: Start- und Endpunkt lassen sich mittels PC über den gesamten Messbereich mit dem PC bequem einstellen. Und selbst komplexe Parametrierungen können einfach und sicher vorgenommen werden. Dabei können Parametersätze gespeichert und geladen werden. Auch eine Dokumentation der Einstellparameter ist möglich.
