System-on-Module (SOM) mit Altera Arria 10 SoC

MitySOM-A10S mit Dualcore Cortex-A9 und FPGA

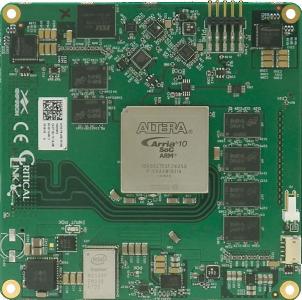

MitySOM-A10S System-on-Module (PresseBox) ( Düsseldorf, )
MitySOM-A10S ist ein System-on-Module basierend auf einem Altera (Intel) Arria 10 SoC (ARM Cortex-A9 plus FPGA). Das Modul enthält neben dem Arria 10 die komplette Spannungsversorgung, zwei DDR4-Speicher-Subsysteme, einen Sockel für eine Micro-SD-Karte, einen USB2.0-OTG-Port, und einen Temperatursensor.

Das MitySOM-A10S ist mit einem 270KLE *)  Arria 10 SX erhältlich (160 KLE oder 480KLE sind optional). Das SoC enthält neben dem FPGA zwei Cortex-A9 32-bit RISC-Prozessoren mit NEON SIMD-Koprozessoren, die mit bis zu 1500 MHz Takt betrieben werden können. Neben Linux können auch andere Betriebssysteme auf dem ARM-Prozessor laufen.

Das MitySOM-A10S unterstützt OpenCL™ und High-Level-Synthesis-Tools (HLS), mit denen die Erzeugung von Code für das FPGA erheblich vereinfacht wird.

Neben bis zu 138 I/O-Signalen stehen folgende Interfaces an den Steckverbindern des Moduls zu Verfügung: 3x Gigabit Ethernet MACs (10/100/1000Mbps), 4x SPI,  1x MMC/SD/SDIO, 5x I²C, 1x PCIe x8 (Gen 3), 2x UART, 1x USB-OTG, 12x High-speed-Transceiver mit bis zu 12,5Gbps

Eine alternative Version des MitySOM-A10S (DSC) mit beidseitigen Steckverbindern ist speziell für Bildverarbeitungsanwendungen gedacht. Ein geeigneter Sensor kann auf der Vorderseite, I/O-Komponenten auf Rückseite des Moduls bestückt werden.

Das Modul eignet sich für eine Vielzahl von industriellen Anwendungen, z.B. Machine Vision, Medical Imaging, Instrumentation, Industrieautomation, Test- und Measurement.

Erhältlich ist das A10S-Modul bei der A.R. Bayer DSP Systeme GmbH.

*) KLE = 1000 Logic Elements
