ACE erweitert Einsatzmöglichkeiten für Klein-Stoßdämpfer

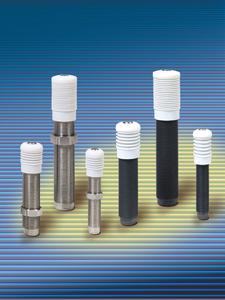

Neue Protection Serie PMC150 bis 600 bietet Schutz gegen Fluide

(PresseBox) (Langenfeld, ) Die ACE Stoßdämpfer GmbH präsentiert zur Motek 2010 neue Klein-Stoßdämpfer, die speziell für den Einsatz in der Umgebung aggressiver Fluide konzipiert wurden. Die Protection Serie PMC umfasst drei Stoßdämpfer-Typen in den Größen M14 bis M20. Spezielle Schutzkappen aus PTFE kapseln deren Dichtungssystem - bestehend aus der bewährten ACE Rollmembrane - hermetisch dicht von der Außenumgebung ab und schützen Dämpfer wie Anlagen somit vor Ausfall, ohne dass an der Maschine Druckluft benötigt wird.

Zu der neuen Protection Serie gehören die drei Typen PMC150EUM, PMC225EUM und PMC600EUM, deren Stoßdämpferkörper entweder in Stahl tenifer gehärtet oder in Edelstahl lieferbar sind. Die neuen Schutzkappen machen sich die große Reaktionsträgheit ihres auch als Teflon bekannten Materials zunutze. Die Schutzfunktionen der Kappen werden durch Form und Aufbau, der einem Faltenbalg ähnelt, noch verstärkt. Dessen Aufgabe ist es, das Hineinkriechen von Schneid- und Bohröl sowie von Kühlschmier- und Reinigungsmitteln in das Dichtungssystem der Klein-Stoßdämpfer zu verhindern. Andernfalls könnte die fürs Bearbeiten nötige Flüssigkeit die Rollmembrane im Dämpfer zerstören. Wenn man das Funktionsprinzip der von ACE für diese Stoßdämpfer-Serie speziell entwickelten Rollmembrantechnik näher betrachtet, lassen sich die daraus resultierenden Folgen absehen. Denn anders als herkömmliche Klein-Stoßdämpfer kommt die Protection Serie PMC150 bis 600 von ACE ohne dynamischen Abstreifer, Nutring, Rückstellfeder und die Speicherfunktion eines Absorbers aus. Damit sorgt diese Dichtungsmethode für äußerst kompakte Maße bei hoher maximaler Energieaufnahme und auch dafür, dass das Öl in einem Bereich verbleibt. Auf diese Weise funktionieren die Baureihen von ACE mit Rollmembrantechnik auch in rauen Umgebungen einwandfrei und können lange Laufleistungen erreichen. Dazu trägt zudem der aus Edelstahl gefertigte, in die Schutzkappe integrierte Aufprallkopf bei, welcher die Aufprallenergie zuverlässig aufnimmt.

Rollmembran bringt Protection Serie ins Rollen

Von Dominoeffekten spricht man allgemein, wenn ein Fehler im System weitere nach sich zieht. Seltener führen durchdachte Lösungen wie diese zu späteren positiven Nebeneffekten. Doch genau dies ist hier dank der ACE Rollmembran der Fall. Gegenüber anderen Dämpfungstechniken überlegen, macht sie die neue Klein-Stoßdämpfer-Schutzkappen-Kombination erst möglich. Denn die Schutzkappe kommt zum einen ohne zusätzliche Druckluft aus. Zum anderen benötigt sie auch keine Lüftungsbohrung, da diese Klein-Stoßdämpfer von ACE im Druckraum von bis zu 8 bar einsetzbar sind. So wird die in der Schutzkappe befindliche Luft bei Beaufschlagung der Dämpfer lediglich komprimiert. Der nun auf die Membrane wirkende erhöhte Luftdruck ist für die Rollmembrane, im Gegensatz zu mit einem Nutring-Abstreifer System gedichteten Dämpfern, unproblematisch. Er unterstützt im Gegenteil sogar die Rückstellung der Kolbenstange bzw. der Schutzkappe, nachdem die Masse zurückgefahren ist bzw. zurückgefahren wird. Bei herkömmlichen Dämpfern würde sich die Luft hingegen in den Dämpfer drücken und zu kostspieligen Ausfällen führen.

Halten dicht, trotzen Fluiden und sehen auch noch gut aus

Perfektes Abdichten gelingt den Konstrukteuren der Protection Serie auch dank eines Innengewindes der Schutzkappen, welches dem Außengewinde der für sie vorgesehenen Klein-Stoßdämpfer entspricht. Die Maße für den Dämpfertyp PMC150 lauten M14 x 1,5, für den Typ PMC225 M20 x 1,5 und für den PMC600-Typ M25 x 1,5. Die Kappen werden formschlüssig auf das Außengewinde der Klein-Stoßdämpfer geschraubt und über den Sonderaufprallkopf dynamisch dicht verbunden. Ab Werk aufgeschraubt und mit speziellem Kleber versehen, wird das Gewinde über eine spezielle Gewindesicherung zusätzlich abgedichtet, so dass die neue Serie das Eindringen von Flüssigkeiten effizient verhindert. Die neue Kombination aus Stoßdämpfern und Kappen der Langenfelder hat ihre Funktionalität bereits in Kundenfeldversuchen erfolgreich nachgewiesen. Sie bietet zudem eine hervorragende Alternative zu der seit Jahren bewährten ACE Sperrluftadapter-Serie SP, wenn an der Maschine bzw. Anlage keine Druckluft verfügbar ist.

Die mit Kappe nur zwischen 10 cm und 15,5 cm langen Klein-Stoßdämpfer warten mit imposanten technischen Daten auf: Ihre maximale Energieaufnahme liegt zwischen 20 Nm/Hub bis zu 136 Nm/Hub. Die effektive Masse dieser selbsteinstellenden Typen von ACE beträgt beim PMC150 je nach Typ zwischen 0,9 kg und 408 kg und lässt sich bei der leistungsstärksten Ausführung des PMC600 auf maximal 4.536 kg effektive Masse steigern. Damit ist die neue Protection Serie innerlich wie äußerlich absolut industrietauglich und für den harten Einsatz z. B. in Bearbeitungszentren oder Werkzeugmaschinen ebenso gut geeignet wie für den in der Getränke-, Lebensmittel- und Gesundheitsindustrie. Um den dort geltenden Hygienevorschriften zu genügen, wird die Protection Serie auch mit einem Außenkörper aus V4A-Edelstahl, Materialschlüssel 1.4404, geliefert. Deren Einsatz ist zudem denkbar, wenn sich die Stoßdämpfer z. B. im Blickfeld der Kunden befinden und deshalb eine ansprechende Optik von entscheidender Bedeutung ist.

Motek 2010: Sie finden die ACE Stoßdämpfer GmbH in Halle 1, Stand 1426 auf der Motek vom 13. bis 16. September 2010, Neue Messe Stuttgart

VIENNA-TEC: Sie finden die ACE Stoßdämpfer GmbH in Halle C, Stand C0515, vom 12. bis 15.10.2010 in Wien
