(pressebox) (Waldenburg, 14.10.2014) Filterdesign hat seine Tücken, das zeigen zahlreiche Praxisbeispiele insbesondere bei der USB-Schnittstelle in Industrieanwendungen.

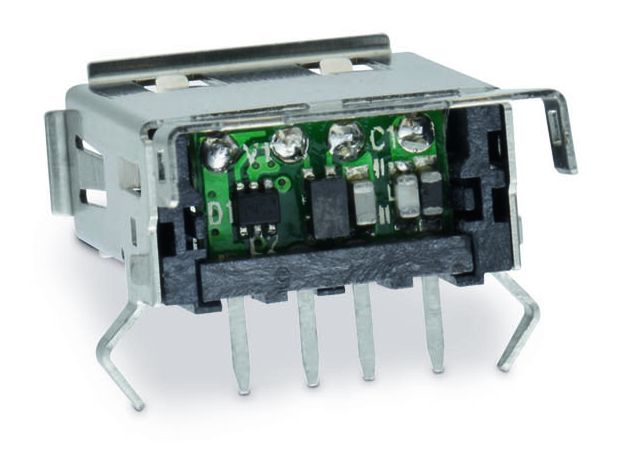

Würth Elektronik eiSos bietet mit der WE-EPLE USB 2.0 Type A Buchse die weltweit erste und einzige USB-Buchse mit integriertem EMV-Filter inkl. ESD-Schutz an. Diese ist pad-kompatibel zu den meisten herkömmlichen USB-Buchsen und auch die Abmessungen bleiben gleich! Damit verwandeln sich im Handumdrehen bestehende Designs in EMV-konforme Designs.

Der integrierte EMV-Filter eliminiert breitbandig Störungen auf den Spannungs- und Signalleitungen, und ist gleichzeitig quasi unsichtbar für die Signalleitungen.

Dies bedeutet:

• Vcc-Filterimpedanz von über 100 Ω im Bereich von 20 MHz bis weit über 1 GHz
• Gleichtakt-Entstörung bei 240 MHz von weit über 250 Ω
• ESD-Entstörung auf Pegel kleiner 10 V bei Level 4 ESD-Impulsen mit 15 kV.

Die WE-EPLE USB 2.0 Type A Buchse ist konform zum USB 2.0 Standard.

Über Würth Elektronik eiSos GmbH & Co. KG: Die Würth Elektronik eiSos GmbH & Co. KG ist Hersteller von elektronischen und elektromechanischen Bauelementen für die Elektronikindustrie. Würth Elektronik eiSos ist Teil der Würth-Gruppe, dem Weltmarktführer für Montage- und Befestigungs-technik. Das Unternehmen beschäftigt 6.000 Mitarbeiter und hat im Jahr 2013 einen Umsatz von 335 Millionen Euro erwirtschaftet. Das Unternehmen ist in 50 Ländern aktiv.

Fertigungsstandorte in Europa, Asien und Amerika, versorgen die weltweit wachsende Kundenzahl. Das Produktprogramm umfasst EMV-Komponenten, Induktivitäten, Übertrager, HF-Bauteile, Varistoren, Power Module, LEDs, Steckverbinder, Stromversorgungselemente, Schalter und Verbindungstechnik.

Würth Elektronik eiSos ist einer der größten europäischen Hersteller von passiven Bauteilen.

Würth Elektronik: more than you expect!
