(pressebox) (Detmold, 28.08.2009) Mit POCON 4 und 8 präsentiert Weidmüller einen kompakten Klemmenblock für Strom- und Spannungswandlerapplikationen. Das Anpassen des Klemmenblocks an die jeweilige Applikation geschieht über Kodierelemente. Die Klemmenblöcke sind so konstruiert, dass die daran angeschlossenen Stromwandler automatisch kurzgeschlossen sind - solange kein Verbinder gesteckt ist. Die Wandler sind so sicher vor Zerstörung geschützt. Steckbare Verbinder kontaktieren die nachfolgende Schaltung und heben bei Stromwandlerapplikationen den Kurzschluss wieder auf. Ein steckbarer Prüfverbinder mit frei konfektionierbaren Brücken ermöglicht ein rationelles, sicheres und zerstörungsfreies Prüfen der Wandler.

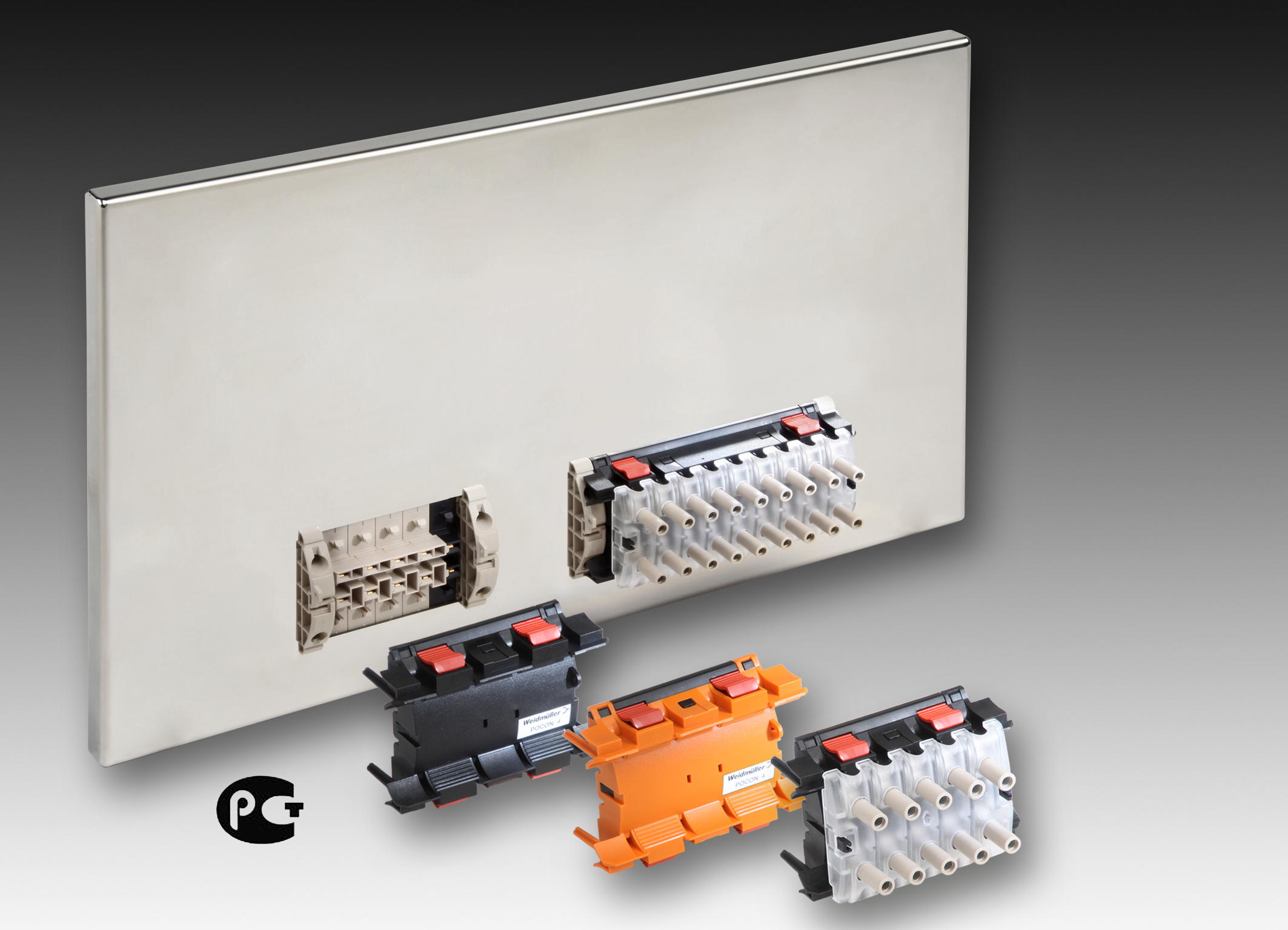

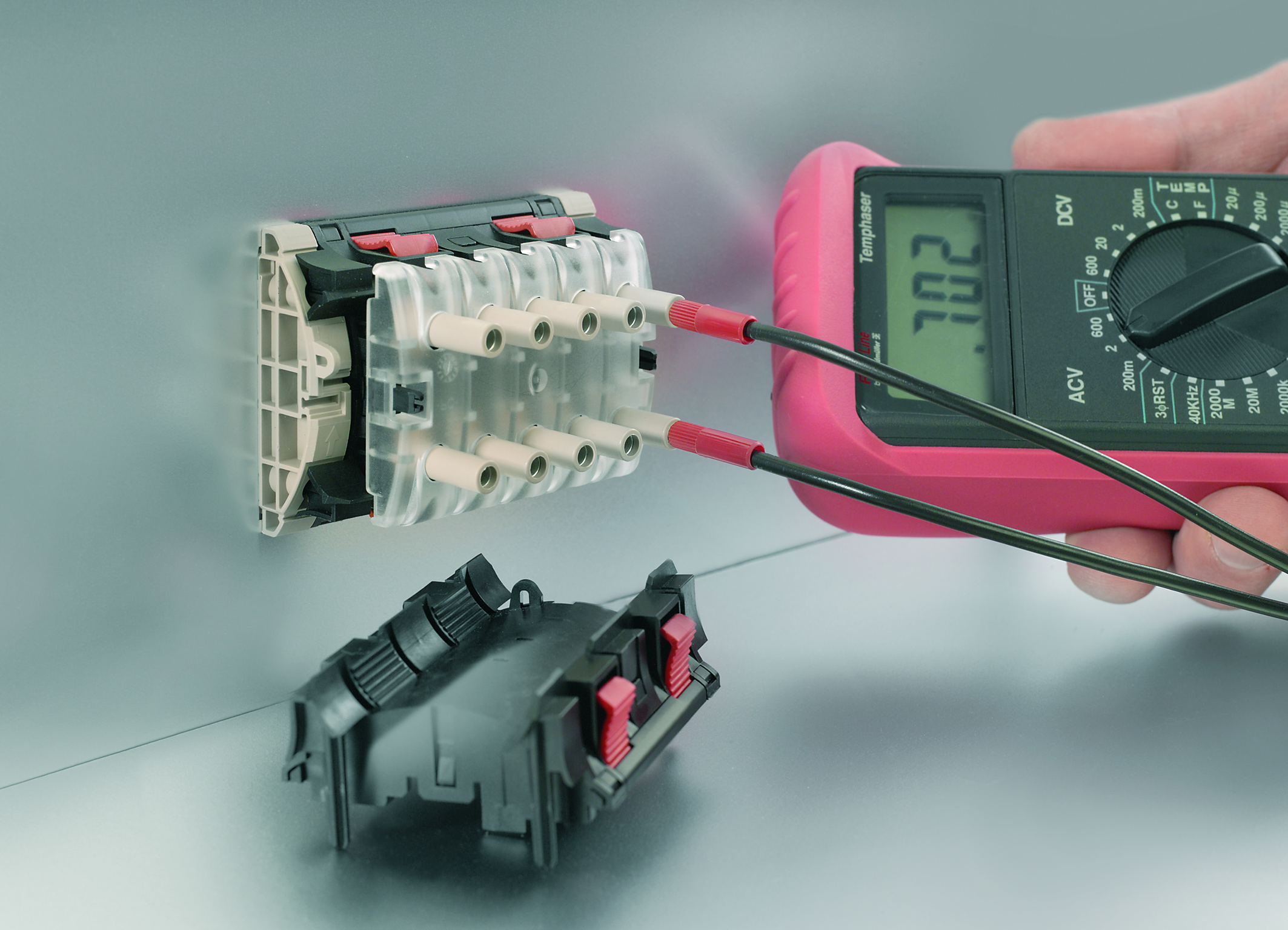

POCON besteht aus wenigen Komponenten und basiert auf einem bislang einmaligen Gesamtkonzept. Die 4- bzw. 8-poligen Klemmenblöcke, inkl. Befestigung und einem Anschluss für einen Überwachungskreis, das Kodierelement sowie die steckbaren Blind-, Standard- und Prüfverbinder bilden die POCON Familie. Zwei- und dreipolige Brücken runden den "POCON-Baukasten" ab. Mit ihnen lassen sich individuell ausgelegte Prüfschaltungen im steckbaren Prüfverbinder realisieren. Die Handhabung des kompakten Strom- und Spannungswandler-Klemmenblocks ist einfach und genial zugleich: POCON wird von innen in den Schaltschrankausschnitt montiert und arretiert. Durch Stecken eines kleinen Kodierelementes erfolgt das Umschalten von Strom- auf Spannungswandlerapplikation. Der steckbare Standardverbinder hebt beim Stecken den Kurzschluss auf und verbindet die Messwandler. Das Stecken erfolgt auf der Schaltschrankaußenseite. Der steckbare Prüfverbinder ermöglicht das sichere und rationelle Prüfen der Wandler. Durch das Einsetzen von 2- und 3-poligen Brücken wird dieser Verbinder auf die erforderliche Wandlerprüfschaltung ausgelegt. Die Beschaltung ist unter der transparenten Abdeckung deutlich erkennbar, so werden Fehler vermieden. Externe Prüf- und Messgeräte lassen sich an den Testbuchsen problemlos mit Prüfsteckern als auch mit Kabelschuhen anschließen. Die Wandler werden im Schaltschrankinneren einfach am Zug-bügelanschluss (Schraubanschluss) angeschlossen. Dieses Anschlusssystem eignet sich ideal zum Anschließen von zwei Leitern pro Klemmstelle. Die Klemmenblöcke selbst sowie die einzelnen Anschlüsse lassen sich mit umfangreichen Betriebsmittelkennzeichnungen versehen. Der jeweils aufgesteckte Blind- oder Standardverbinder ist plombierbar - diese Möglichkeit verhindert Manipulationsversuche. POCON besitzt das "GOST-R" Konformitätszertifikat und ist somit auch in Russland, Weißrussland sowie den ehemaligen sowjetischen Republiken uneingeschränkt einsetzbar.
