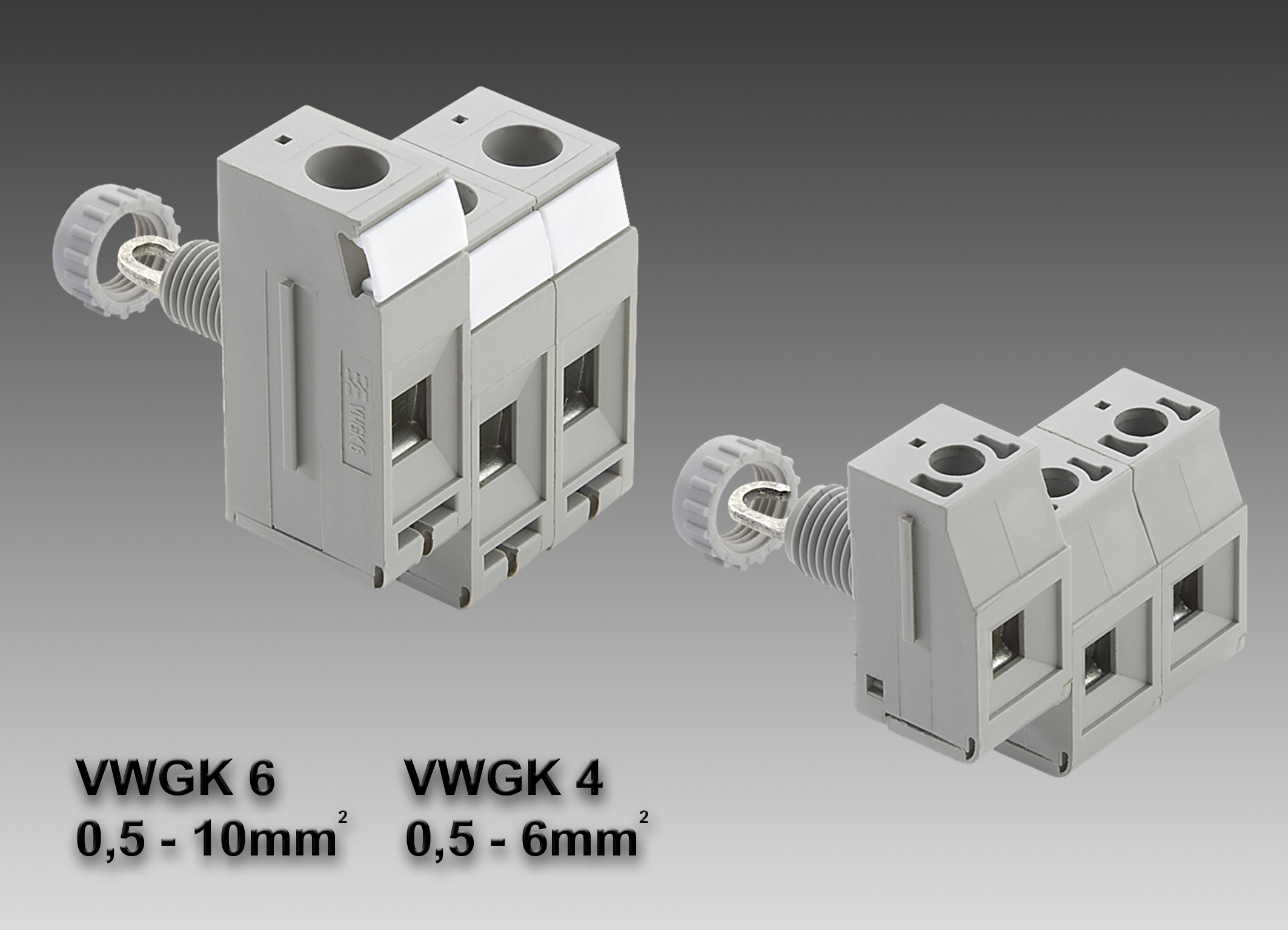

(pressebox) (Detmold, 04.02.2008) Weidmüller ergänzt mit den neuen vergießbaren Durchführungsgeräteklemmen VWGK 4 und VWGK 6 seine bestehende Durchführungsklemmenfamilie WGK. Die Geräteklemmen VWGK sind im Querschnittsbereich von 4 und 6 mm² erhältlich. Der kundenseitige externe Anschluss erfolgt mit bewährtem Zugbügelanschluss, auf der internen Seite befindet sich ein Löthaken für den Lötanschluss. Das Weidmüller Zugbügelanschlusssystem gestattet wartungsfreie und vibrationssichere Verbindungen. Alle VWGK-Varianten sind erhältlich in grauer oder grün/gelber Farbe, letztere ohne Schutzleiterfunktion. Die fingersicher ausgelegten Isoliergehäuse bestehen aus dem Spezial-Thermoplast WEMID. Sie lassen sich mit Standard Weidmüller Markierungen kennzeichnen. Vorrangige Einsatzgebiete von VWGK sind Gerätehersteller, die Anschlusslösungen für EMV-Filter, Stromversorgungen oder Spulenbausteine benötigen. Die vergießbaren Gerätedurchführungsklemmen eignen sich speziell für den Einsatz in voll isolierten Transformatoren und voll vergossenen Filterbausteinen.

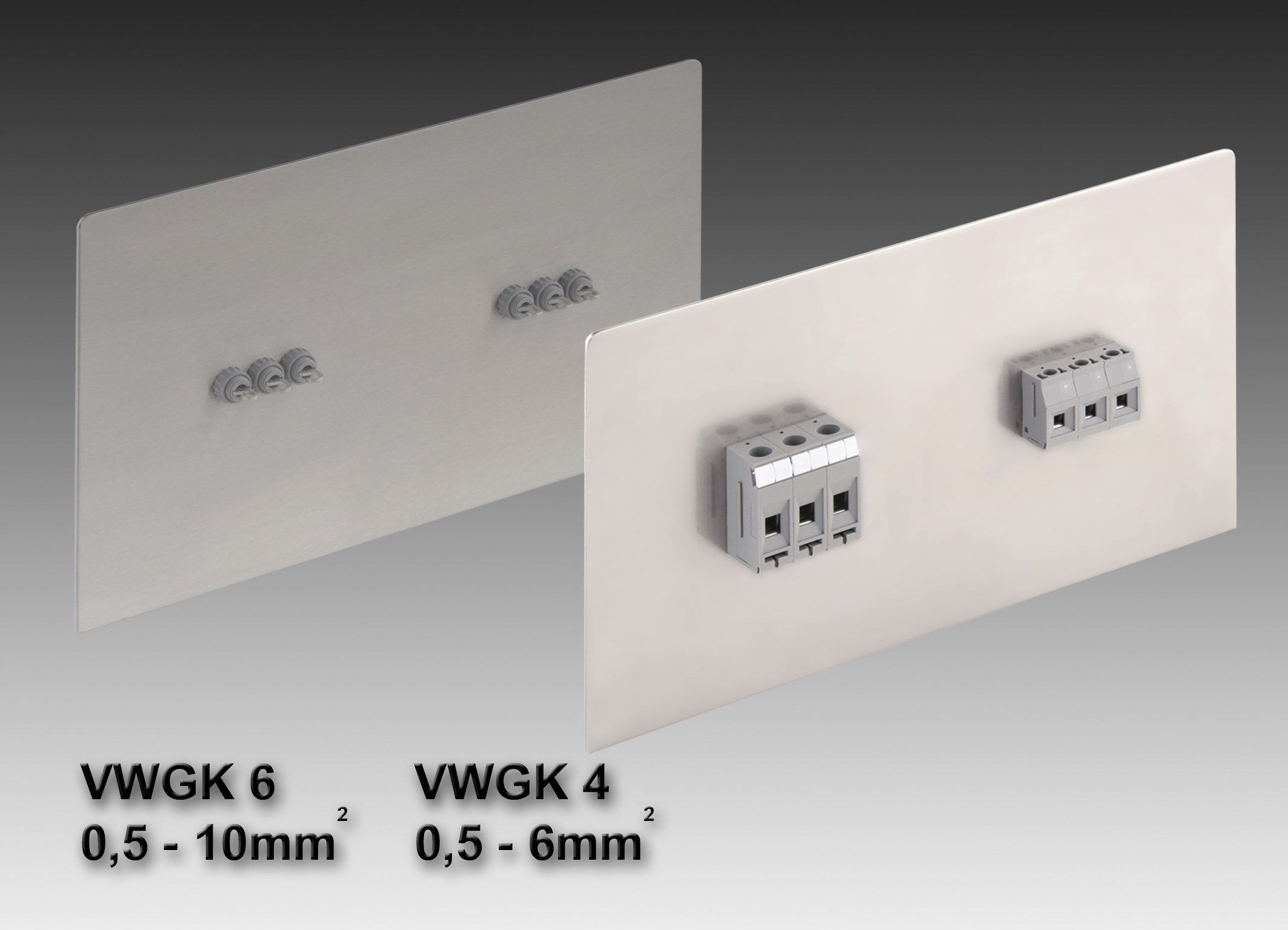

Die neuen vergießbaren Durchführungsgeräteklemmen VWGK 4 und VWGK 6 von Weidmüller führen elektrische Potenziale zuverlässig und sicher in geschlossene Gehäuse. Geräteklemmen VWGK sind für den Leiteranschluss von 0,5-6mm² bzw. 0,5-10mm² ausgelegt. Zur einfachen Blockbildung besitzen sie eine seitliche Schwalbenschwanzführung. VWGK sind in grauer oder grün/gelber Farbe erhältlich, die grün/gelben Varianten verfügen über keine Schutzleiterfunktion. Alle Varianten haben ein einfaches, einheitliches Lochbild im 10 mm Raster. Der Anschluss auf der externen Seite erfolgt auf kundenfreundliche Weise mit bewährtem Zugbügelanschluss, auf der internen Seite befindet sich ein Löthaken für den Lötanschluss. Die Klemme wird über eine Kunststoffrändelmutter auf der Innenseite des Gehäuses befestigt. VWGK-Klemmen sind isoliert und verhindern jeglichen Austritt der vergossenen Masse. Weidmüller setzt für seine Klemmengehäuse das Isoliermaterial WEMID ein. WEMID ist ein Spezial-Thermoplast von Weidmüller, der gegenüber Polyamid PA 66 eine erhöhte Dauergebrauchstemperatur von +120 °C (PA 66: 100 °C) bei verbesserter Brandresistenz - Brandklassifikation V0 (PA 66: V2) nach UL 94 - aufweist.

Das bewährte Weidmüller Zugbügelsystem arbeitet nach dem Prinzip "Stahl für die Kraft und Kupfer für den Strom". Der Zugbügel aus galvanisch verzinktem, zusätzlich chromatiertem und einsatzgehärtetem Stahl sowie die hochfeste Klemmschraube halten den Leiter fest und sicher in der Kontaktstelle. Die hohe Kontaktkraft wirkt dauerhaft auf den Leiter und sorgt für einen gasdichten, rüttel- und vibrationssicheren Anschluss. Der Anschluss ist wartungsrei, bedarf also kein Nachziehen der Klemmschraube.

Für Gerätehersteller, die Anschlusslösungen für EMV-Filter, Stromversorgungen oder Spulenbausteine benötigen, sind Durchführungsgeräteklemmen VWGK die erste Wahl. VWGK eignen sich speziell für den Einsatz in voll isolierten Transformatoren und voll vergossenen Filterbausteinen. Die Geräteklemmen VWGK (500 V / 41 A) lassen sich bei Umgebungstemperaturen von -40 bis +75°C einsetzen, zuzüglich 45° C eigener Erwärmung bei Strombelastung.

Für eine übersichtliche Betriebsmittelkennzeichnung steht eine große Auswahl an Standard Weidmüller Markierungen zur Verfügung, zum Beispiel Bezeichnungsschilder DEK 5,6 und 8.

Alle Durchführungsgeräteklemmen VWGK sind zugelassen gemäß IEC 60947-7-1, UL 1059 und CSA und sind somit für internationale Einsätze prädestiniert.
