(pressebox) (Langenhagen, 25.08.2017) Erfahren Sie mit diesem Bluebeam - Revu  ExpertenTipp, wie eine visuelle Suche in einer Zeichnung oder einem Dokument durchgeführt wird und die Anwender in der Mengenermittlung und Kalkulation deutlich effizienter arbeiten.

Mit Bluebeam Revu kannst du ganz einfach nach Visuellen Elementen in Dokumenten und Zeichnungen suchen. Besonders in hilfreich ist dieses Tool für die Mengenermittlung von Elementen in Bauzeichnungen.

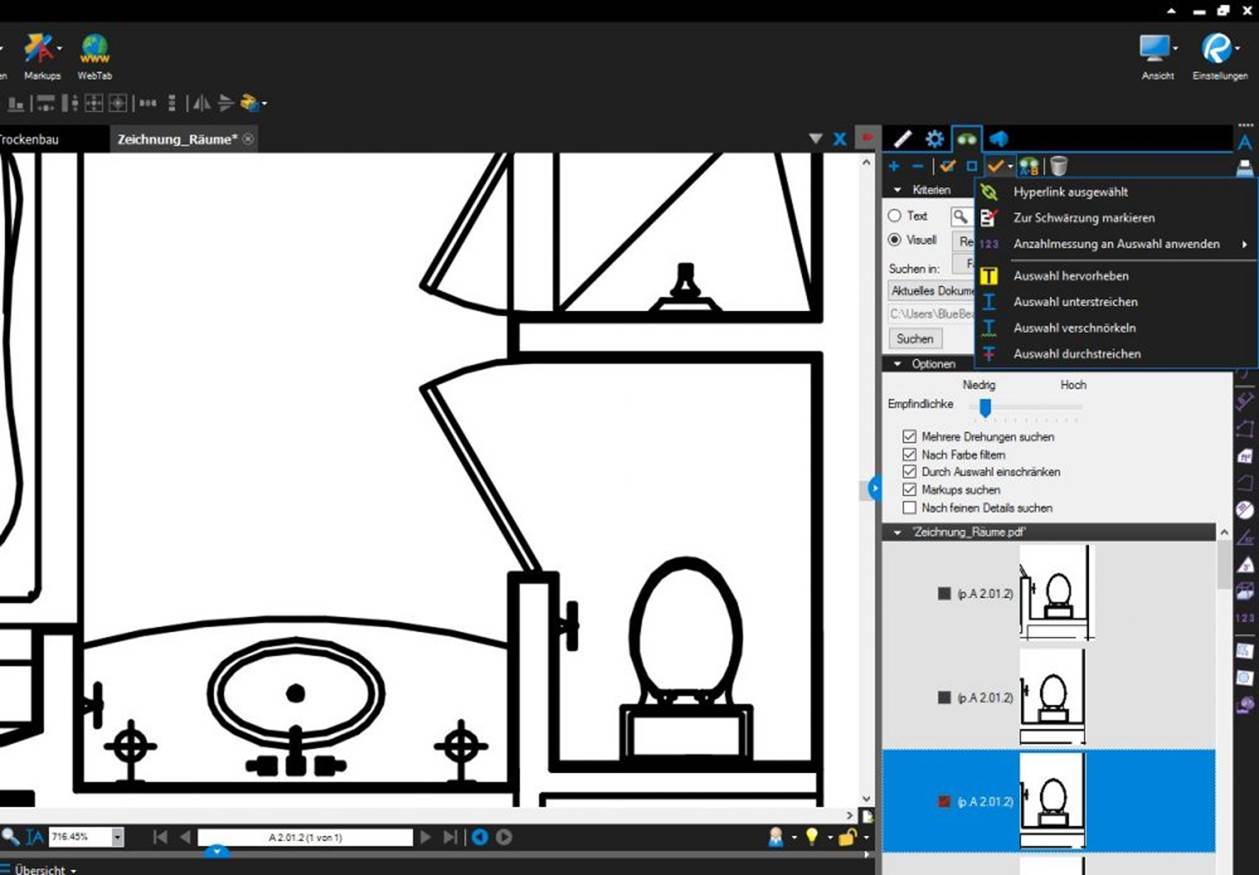

Gehen Sie in den rechten Panel und lassen Sie sich die Suchen-Option anzeigen. In dem „ Suchentab“ befindet sich neben der klassischen Text-Suche auch die visuelle Suche. Nach Auswahl der visuellen Suche, klicken Sie Rechteck definieren, um den Bereich in der Zeichnung oder dem Dokument auszuwählen, nach dem gesucht werden soll.

Wenn das Rechteck definiert wurde, können noch weitere Optionen aktiviert werden und die Empfindlichkeit der Suche eingestellt werden. Durch Klicken des Auswahlfeldes Suchen, startet Bluebeam - Revu die Suche und die Ergebnisse werden in einer Liste im linken Panel gezeigt. Die Suchergebnisse in der Liste können durch Auswahl des Kontrollkästchens markiert werden und es können folgende Aktionen mit den Suchergebnissen durchgeführt werden: Hyperlink auswählen, Schwärzung einfügen, Anzahlmessung durchführen und die Auswahl auf vier Wegen bearbeiten.

Besonders hilfreich ist die Anzahlmessung der ausgewählten Suchergebnisse. Sie markieren einfach alle Suchergebnisse durch die Auswahl des Kontrollkästchens,  Alle Auswählen oben im rechten Panel und führen eine Anzahlmessung mit individuell anpassbaren Zählsymbolen durch, welche anschließend in der Zeichnung erscheinen. Alle Suchergebnisse werden in der Zeichnung markiert und als Zählung in die Markup-Liste aufgenommen.

Gerade in der Kalkulation und Mengenermittlung spart dieses Tool viel Zeit und gestaltet den  Workflow deutlich effizienter. Wenn Sie weitere Fragen zu Anzahlmessungen haben, kontaktieren Sie uns gerne!
