Nachteile metallischer Abschirmungen
In hochintegrierten Schaltungen bringt herkömmliche metallische Abschirmung einen entscheidenden Nachteil mit sich: Sie reflektiert elektromagnetische Wellen. Dadurch wird Energie innerhalb des Gehäuses eingeschlossen, was zu starken internen Resonanzen, stehenden Wellen und erhöhtem HF-Rauschen führen kann.
HF-Absorption durch LOWRA
Das leichtgewichtige und metallfreie Polymer (LOWRA) wandelt die auftreffende HF-Energie größtenteils in Wärme um. Dies sorgt für eine saubere HF-Umgebung und schützt empfindliche und benachbarte Bauteile.
Hohe Absorption und Dämpfung
Das Material zeichnet sich durch eine hocheffiziente Absorption und Dissipation einfallender Wellenenergie aus. Dabei erreicht es Absorptionswerte zwischen 40 und 80 Prozent. Im X-Band erzielt es zudem eine hervorragende durchschnittliche Dämpfung von 50 dB/cm, wodurch interne stehende Wellen deutlich reduziert werden.
Breitbandige EMI-Abschirmung
Darüber hinaus bietet das Material eine kontinuierliche und zuverlässige EMI-Abschirmung sowie Entkopplung über ein breites Frequenzspektrum von 1 bis 20 GHz. Dadurch eignet es sich besonders vielseitig für moderne Mikrowellenanwendungen.
Möglichkeiten der additiven Fertigung

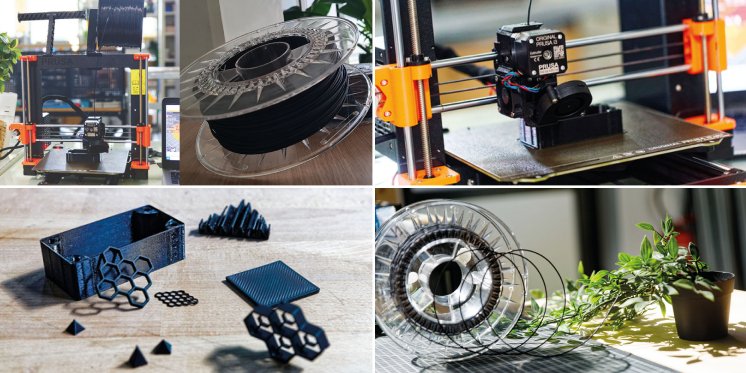

Die Verfügbarkeit als druckfertiges 3D-Filament und in Pelletform eröffnet zudem umfangreiche Möglichkeiten im Bereich der additiven Fertigung und ermöglicht eine schnelle Prototypenherstellung. Auf diese Weise wird die HF-Abschirmung bereits frühzeitig zu einem flexiblen, mechanischen Designwerkzeug.
Antennenentkopplung und Vermeidung von Signalübersprechen
Zielanwendungen von LOWRA konzentrieren sich vor allem auf die effiziente Antennenentkopplung in kompakten Systemen, die Vermeidung von Signalübersprechen und den modernen Leichtbau. Bei dicht platzierten Modulen wie GPS, Wi-Fi oder 4G/5G verhindert das Material Kopplungen und verbessert die Isolation um bis zu 50 dB.
Vorteile für Luftfahrt und Drohnentechnik
Im Bereich der Luftfahrt und Drohnentechnik bietet dies entscheidende Vorteile für den Leichtbau, da es die additive Fertigung extrem leichter, strukturell optimierter Elektronikgehäuse ermöglicht, die einen hervorragenden EMI-Schutz garantieren, ohne das Systemgewicht durch massives Metall zu belasten.
Individuelle Beratung
Für eine individuelle Beratung und die Auswahl der passenden Lösung stehen die Produktexperten der Telemeter Electronic GmbH gerne zur Verfügung.
