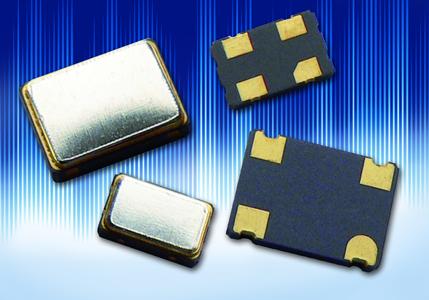

PDI Precision Devices (Vertrieb: WDI) hat mit dem TS05 einen extrem stabilen temperaturkompensierten Quarzoszillator (TCXO) im Format 5 mm x 3,2 mm x 1,5 mm angekündigt.
Der TS05 überzeugt durch eine außergewöhnliche Stabilität von nur ±0,2 ppm über einen Betriebstemperaturbereich von -40°C bis +85°C. Bei einem begrenzten Temperaturbereich von -10°C bis 70°C liegt die Stabilität sogar bei nur ±0,1 ppm.
Bei Spannungsschwankungen bis 5 % und Lastschwankungen bis zu 10 % beträgt die Stabilität ±0,05 ppm. Unter Berücksichtigung der Alterung beträgt die maximale Veränderung lediglich ±0,5 ppm pro Jahr, wodurch eine zuverlässige Langzeitleistung gewährleistet ist.
Der neue Oszillator zeigt ein hervorragendes Phasenrauschverhalten. Bei einer Frequenz von 26 MHz liegen die typischen Phasenrauschwerte bei -117 dBc/Hz bei 100 Hz, bzw. -138 dBc/Hz bei 1 kHz oder -152 dBc/Hz bei 10 kHz.
Der für Anwendungen in Femtozellen und Basisstationen vorgesehene TS05 deckt einen Frequenzbereich von 10 MHz bis 52 MHz ab.
Der Oszillator arbeitet mit einer 3V-Netzspannung und zieht 2 mA Strom beim Generieren einer begrenzten Sinuswelle bzw. 4 mA beim Generieren einer CMOS-Rechteckwelle.
Der neue Präzisions-Oszillator TS05 ist in 1.000er Einheiten als Tape&Reel Ware lieferbar.
www.wdi.ag
