Lastschaltleistenfelder mit 100 kA Kurzschlussfestigkeit

Ri4Power für ABB SlimLine und Jean Müller Sasil-Leisten

(PresseBox) (Herborn, ) Rittal bietet für sein Ri4Power Niederspannungsschaltanlagensystem jetzt neue Feldvarianten für den horizontalen Einbau von ABB SlimLine und Jean Müller Sasil-Leisten. Im Fokus der Entwicklung standen die modulare Formunterteilung bis 4b, die Erreichung hoher Bemessungsströme und eine durchgehende Kurzschlussfestigkeit von bis zu 100 kA.

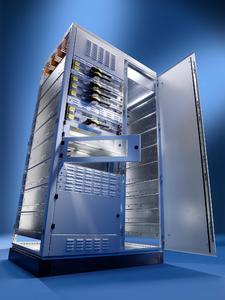

Mit der Entwicklung neuer Lastschaltleistenfelder hat Rittal sein Ri4Power Produktportfolio für Niederspannungsschaltanlagen deutlich erweitert. Der Aufbau des Lastschaltleistenfeldes basiert dabei auf den bekannten Komponenten des Ri4Power-Systems. In der höchsten Ausbauvariante mit kompletten Seitenwandmodulen und Schienenabdeckungen wird eine innere Formunterteilung bis Form 4b erreicht. Je nach Anzahl der anzuschließenden Kabel stehen die neuen Rittal Lastschaltleistenfelder in 1000 und 1200 mm Feldbreite zur Verfügung und bieten eine Anschlussraumbreite von ca. 300 bzw. 500 mm.

Um Schaltanlagen möglichst bedarfsgerecht und wirtschaftlich auszulegen, setzt Rittal beim Verteilsammelschienensystem auf Flachschienen in den Querschnitten 50 x10, 60x10, 80x10 und 100x10 mm. Bei den erfolgreich durchgeführten Typprüfungen sowohl mit ABB SlimLine als auch Jean Müller Sasil-Leisten wurde ein Bemessungsstrom des Verteilschienensystems von bis zu 2100 A bei voller Feldbestückung und ein Schutzgrad von IP 3X nachgewiesen. Der Anschluss der Schienen an die Hauptsammelschiene erfolgt dank neu entwickelter Klemmblöcke vollkommen bohrungslos und somit zeitsparend.

Bei den durchgeführten Typprüfungen der neuen Lastschaltleistenfelder ließ sich sowohl im Hauptsammelschienensystem als auch besonders beim Verteilschienensystem 100x10 mm eine Kurzschlussfestigkeit von 100 kA (Icw 1 sec) erfolgreich nachweisen.

Im neuen Ri4Power Lastschaltleistenfeld können neben den Sasil-Leisten auch die Gerätemodule aus dem Haus Jean Müller eingesetzt werden. Die Gerätemodule verfügen über eine Steckkontaktierung bis 630A zur Verteilsammelschiene und lassen sich mit unterschiedlichen Schaltgeräte- und Steuerungseinheiten ausrüsten. In Verbindung mit der Verteilschienenabdeckung können diese Einheiten unter Spannung gewechselt werden.

Rittal auf der Hannover Messe
20.-24. April 2009
Halle 11, Stand E06
