Das GPS Simulation Toolkit 1.5 für LabVIEW bietet Anwendern eine bedienfreundliche grafische Programmierschnittstelle zur Validierung und zum Test von GPS-Empfängern. Mithilfe des Toolkits können C/A-Codes für bis zu 12 Satelliten im L1-Band simuliert werden. Es beinhaltet auch Werkzeuge zur Signalerzeugung, um sowohl Empfängerstandort als auch -geschwindigkeit zu bestimmen. Zudem können mit dem Toolkit Signale mit bis zu 24 Stunden nicht wiederholender GPS-Satellitensignale erstellt werden, so dass Anwendern im Vergleich zu anderen GPS-Prüflösungen ein längerer Zeitabschnitt nicht wiederholender Simulationsdaten zur Verfügung steht. Dadurch können sie erweiterte Zuverlässigkeitstest und bessere Kontrolle über Signalbeeinträchtigungen erzielen, die während des Tests zur Entwurfsverifizierung auftreten.
Die neueste Version des Toolkits umfasst des Weiteren auch Funktionen für die Erzeugung benutzerdefinierter Trajektorien, so dass Anwender die Signale simulieren können, die GPS-Empfänger auf bestimmten Routen erfassen. Die Möglichkeit, diese Signale mittels softwaredefinierter Messgeräte zu simulieren erlaubt benutzerspezifische und wiederholbare Tests mit für die Route spezifischen Signalen ohne teure Messfahrten. Für Tests des Dynamikbereichs und situationsspezifische Tests lassen sich mit dem GPS Simulation Toolkit zudem individuelle Satellitensignalleistungen während der Signalerzeugung anpassen.

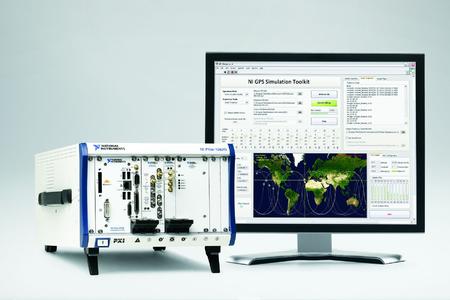

Die RF-PXI-Plattform von NI für die GPS-Simulation und -Prüfung besteht aus dem GPS Simulation Toolkit 1.5 für LabVIEW, einem Vektorsignalgenerator NI PXIe-5672/73, einem im Chassis integrierten RAID-Festplattensystem NI 8260, einem Dual-Core-Controller NI PXIe-8106 sowie einem Chassis NI PXIe-1062Q mit acht Steckplätzen. Es können bis zu 45 Stunden simulierter GPS-Signale auf dem ins Chassis integrierten RAID-Festplattensystem NI 8260 (1 TB Gesamtspeichervolumen) gespeichert und GPS-Signale mithilfe des Vektorsignalgenerators NI PXIe-5672/73 von der Festplatte für ein benutzerspezifisches und wiederholbares Testen von GPS-Empfängern übertragen werden.
Mehr zum GPS Simulation Toolkit und ein kurzes Demovideo finden Sie unter www.ni.com/....
